Как сделать звукоизоляцию потолка — самый простой и эффективный способ звукоизоляции потолка

Если шум потолка постоянно мешает вам спать, вызывает стресс и мешает сосредоточиться на повседневных делах, вы обратились по адресу. Звукоизоляция потолка — это решение. Данные общественного здравоохранения связывают шум окружающей среды с нарушениями сна и риском сердечно-сосудистых заболеваний, поэтому контроль шума шагов и голосов сверху — это вопрос качества жизни с измеримым влиянием на здоровье.

Вы можете легко обрести душевное спокойствие, ведь у нас есть все эффективные решения, такие как C-MUTE SYSTEM™ 23 или C-BLOCK SYSTEM , которые вам подойдут.

В этом руководстве мы расскажем, как работает звукоизоляция потолка, какие ключевые проблемы следует знать перед началом работы, а также какие наиболее эффективные решения. Вы узнаете, как выбрать правильный подход для вашего проекта, будь то новое строительство, реконструкция или модернизация.



Строительные нормы и правила по звукоизоляции потолка



Прежде всего, в России действуют собственные нормы по шумоизоляции и акустике. Ключевым документом является СП 51.13330.2011 «Защита от шума и акустика помещений» и связанные с ним нормативные документы, которые регламентируют эксплуатационные характеристики строительных конструкций и акустическую среду в жилых, общественных и промышленных зданиях.

Недавние национальные стандарты ГОСТ Р 56769-2015 и ГОСТ Р 56770-2015, принятые в 2016 году, определяют порядок расчета индексов звукоизоляции воздушного и ударного шума строительных конструкций. Эти стандарты соответствуют международным стандартам, таким как ISO 717-1 и ISO 717-2.

Хотя многие ремонты потолков в России не требуют проведения официальных испытаний на месте, специалисты часто следуют передовым практикам с самого начала. Используйте изолированную облицовку потолка, укрепите ее массивом, заполните пустоты теплоизоляцией и загерметизируйте все проходы и кромки. Проектирование потолка с учетом его размеров обеспечивает большую устойчивость — защищает вас от неточностей в работе, протечек и скрытых путей соединения.



Зачем стремиться к большему, чем минимум?

Результаты полевых испытаний не являются лабораторными показателями. Реальные здания учитывают допуски на качество изготовления, особенности соединений и проходки коммуникаций, которые создают обходные пути, поэтому оценки на месте часто различаются, даже если чертежи кажутся идеальными. Международные стандарты полевых испытаний, например, ISO 16283 для воздушных и ударных испытаний и ASTM E336 для воздушных испытаний, документируют, как проводятся измерения в готовых помещениях и почему важны изменчивость и повторяемость.

Проще говоря, небольшие отклонения в детализации или разное расположение источников могут сместить итоговый результат на несколько децибел. Проектирование с запасом по мощности делает такие отклонения безвредными, а не угрожающими проекту.

Фланговые соединения — обычное препятствие. ISO 10848 предоставляет рамочную основу для оценки звука, который обходит основное здание через примыкания и боковые пути. Если балки, балки перекрытия, пустоты коридоров или проходы не изолированы и не герметизированы, энергия обходит даже толстую облицовку. Ориентируясь на запас по производительности, вы обеспечиваете устойчивость к этим реальным путям и снижаете количество жалоб после заселения.



Ключевые вопросы, на которые следует ответить перед звукоизоляцией потолка



Прежде чем выбрать материалы или наращивание, получите чёткое представление о том, что именно вы ремонтируете. Короткий осмотр поможет сэкономить деньги и избежать неправильного решения.

Какова существующая структура?

Это деревянные балки с обшивкой из гипсокартона или бетонная плита с подвесным потолком? Деревянные балки обычно имеют полости, соединения и крепления, способные передавать вибрацию. Бетон, как правило, тяжелее и лучше справляется с воздушным шумом, но всё же требует дополнительной защиты от ударов и проходок для коммуникаций.

С каким шумом вы на самом деле имеете дело?

• Воздушный шум — это речь, звуки телевизора или музыка, проникающие через систему «пол-потолок».
• Ударный шум включает в себя шум шагов, скрип стульев и падающих предметов, которые воздействуют на конструкцию.

Если преобладает шум шагов, приоритет отдаётся развязке и установке подвесных потолков с гибкими креплениями, а если уровень шума — полу, то и обработке поверхности. Если преобладает шум голосов, увеличьте массу, заделайте протечки и заделайте полости.





Насколько он громкий и когда это происходит?

Для начала вам не понадобится лабораторный измеритель. Простой журнал времени, источников и помещений, в которых был обнаружен шум, поможет определить, как его устранить. Низкочастотный шум шагов часто становится проблемой по вечерам и выходным.

Какие помещения и коммуникации находятся над потолком?

Измерьте высоту потолка и определите препятствия. Встраиваемые светильники, спринклеры, вытяжные воздуховоды, трубы и кабельные лотки проделывают отверстия изолированно и могут создавать обходные пути. Запланируйте установку монтажных коробов над утопленными светильниками, герметичных фланцев для коммуникаций и сплошной герметизации по периметру.

Где находятся обходные пути?

Шум может проникать через обработанный потолок в местах примыкания к стенам, через перегородки, потолки коридоров или через частичную подвесную систему потолка. Обратите внимание на трещины по периметру, открытые пустоты над перегородками и общие коммуникации. Удачная конструкция закрывает эти пути сплошной облицовкой и герметичными стыками, а не только более толстыми плитами.



Что следует учитывать при звукоизоляции межкомнатного потолка



Шум сверху часто обусловлен ударными воздействиями. Шаги, движение стульев и падение предметов передают вибрацию полу , которая затем передается на потолок. Вам по-прежнему необходимо контролировать воздушный шум, такой как речь и звук телевизора, но правильная стратегия для потолка решает обе проблемы. Стандарты, принятые в данной области, отражают это разделение. Уровень воздушного шума между помещениями измеряется с помощью таких процедур, как ISO 16283-1 или ASTM E336, а уровень ударных воздействий — с помощью ISO 16283-2 или ASTM E1007 . Результаты сводятся к однозначным показателям, используемым для сравнения в разных странах.





Что это означает на практике?

• Для контроля за распространением звука по воздуху добавьте массу, загерметизируйте пути утечки и заполните полости, чтобы звук не находил легких путей сквозь нагромождение.
• Для контроля ударов установите упругую развязку под потолком или обработайте пол над ним.

Фланговый обход — это скрытое слабое звено

Даже тяжёлая облицовка может оказаться неэффективной, если вибрация проходит через боковые стены , балки, потолки коридоров или переборки. Международные рекомендации по передаче вибрации по бокам показывают, как энергия может огибать ваш обновлённый потолок, если стыки не изолированы и не герметизированы. Запланируйте звукоизоляцию потолка по периметру, разрушьте жёсткие соединения, где это возможно, и закройте все проходы, чтобы дополнительный потолок был по-настоящему независимым.

Типичные пути обхода для проверки

• Жесткие соединения в местах соединения потолка и стен или сплошные деревянные перекрытия.
• Открытые или общие пустоты над перегородками и стояками коммуникаций.
• Негерметичные периметры, электрические коробки, воздуховоды и световые отверстия.
•

Лучшие решения по звукоизоляции для снижения нежелательного шума от соседей сверху



Начните с того, где кроется проблема. Звук шагов и скрип стульев в первую очередь отражаются на конструкции, поэтому сделайте потолок независимым экраном, затем усильте его для контроля воздушного потока, а затем закройте все щели.

Разделите потолок, чтобы исключить пути удара

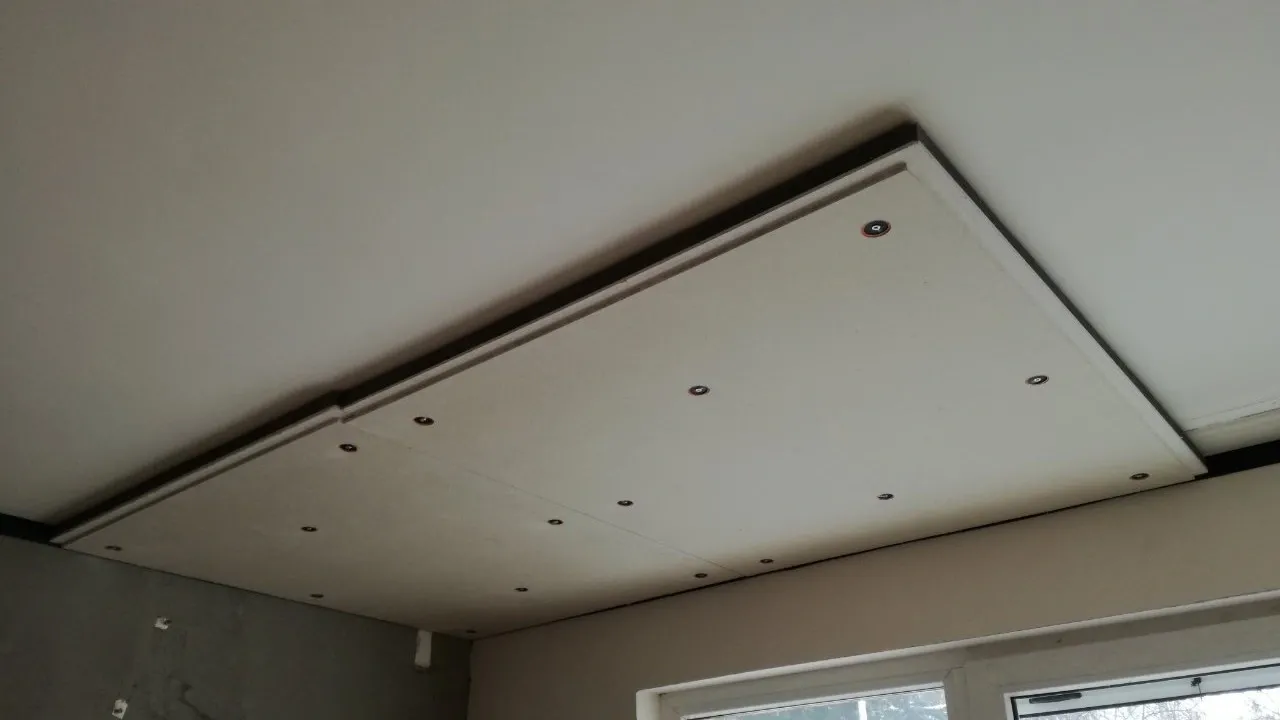

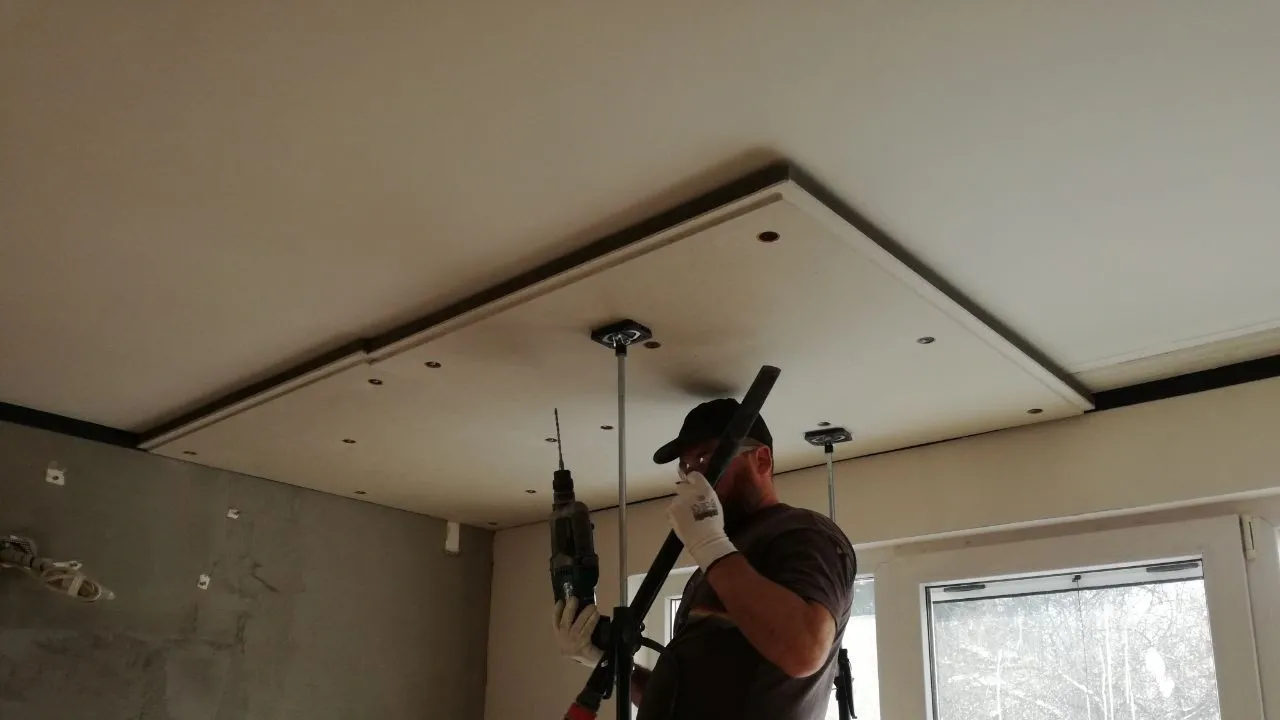

Установите дополнительный потолок на точечно подключённых изоляторах, чтобы предотвратить прямую передачу вибрации. Панели C-MUTE SYSTEM™ компании DECIBEL используют крепёжные элементы DClox™, обеспечивающие контакт с основным потолком менее чем на 1%, что ограничивает передачу вибрации. Конструкция основана на проверенном принципе «масса-пружина-масса» и проверена методом конечных элементов (FEM) и независимыми испытаниями по стандарту EN ISO 10140 .

Для еще более надежной звукоизоляции используйте C-BLOCK SYSTEM™ — самое передовое решение компании DECIBEL по звукоизоляции потолков, разработанное для обеспечения современного уровня шумоподавления.

Система C-BLOCK SYSTEM™ построена на принципе комбинирования материалов различной плотности и эластичности, поддерживаемых виброизолирующими подвесами и прочным каркасом. Этот многослойный подход блокирует и поглощает воздушный шум, предотвращая проникновение вибраций от основного потолка в панель.





Добавьте массу и создайте контролируемую полость для воздушного шума.

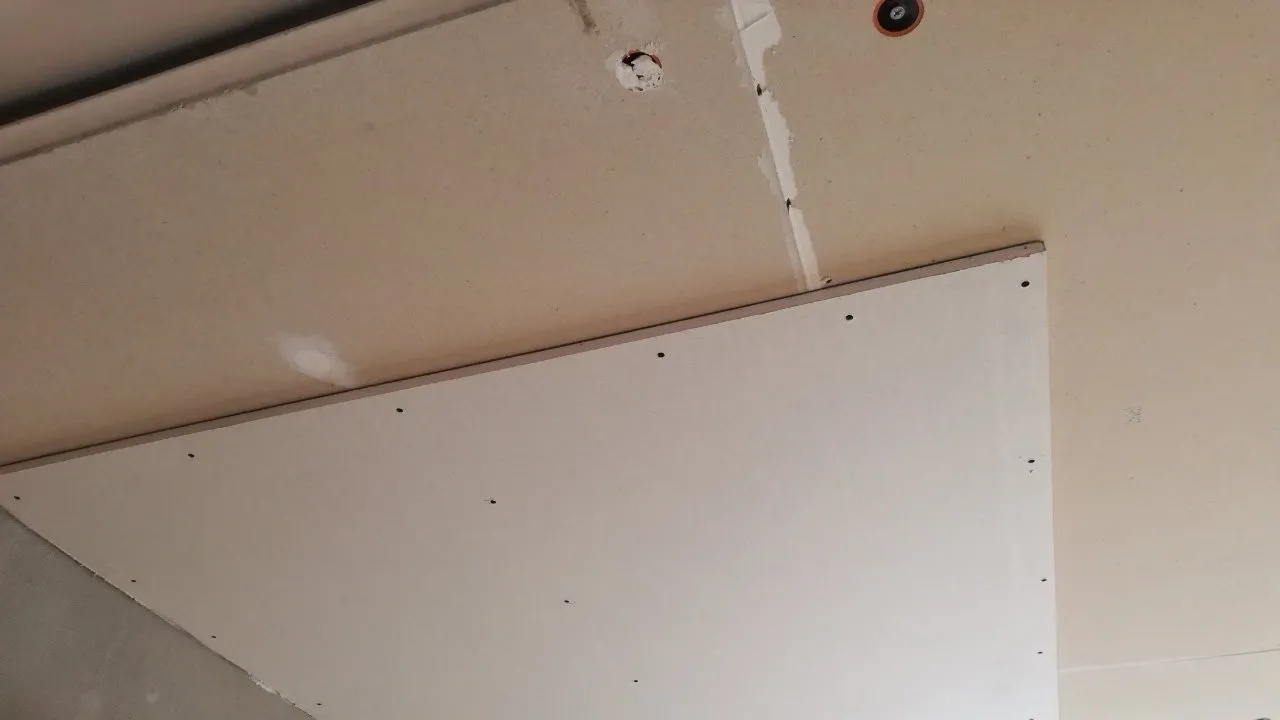

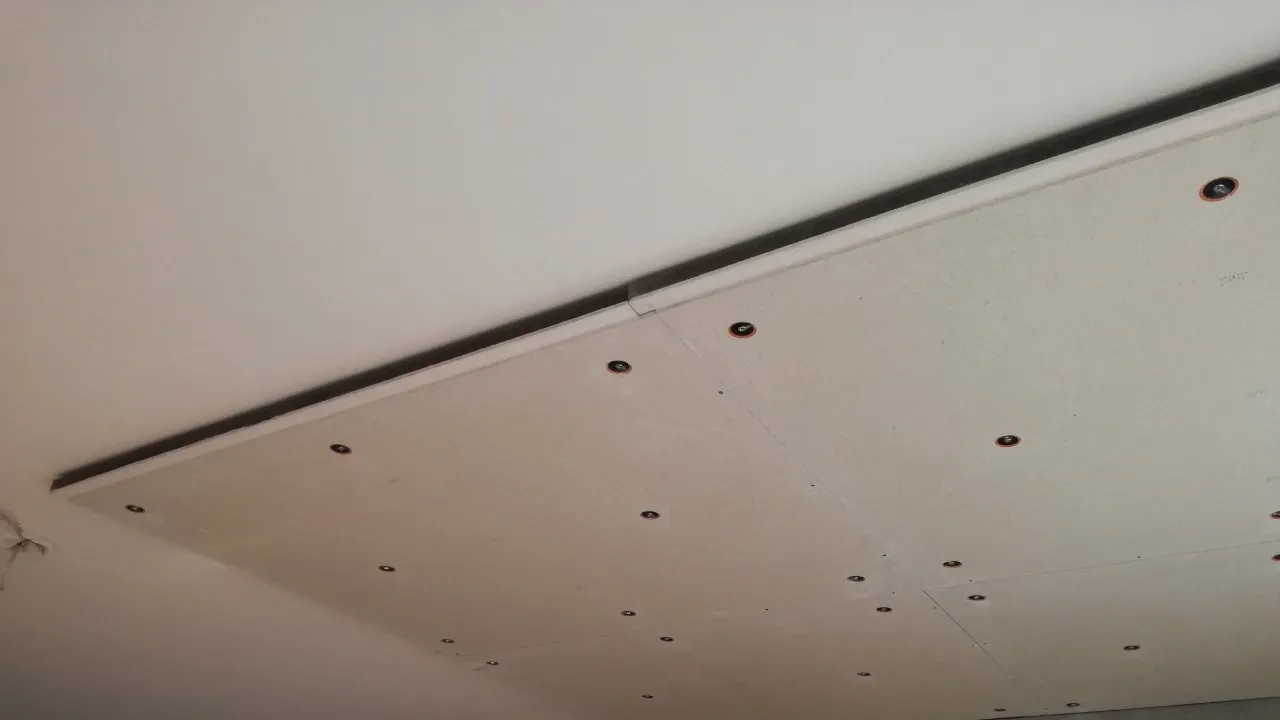

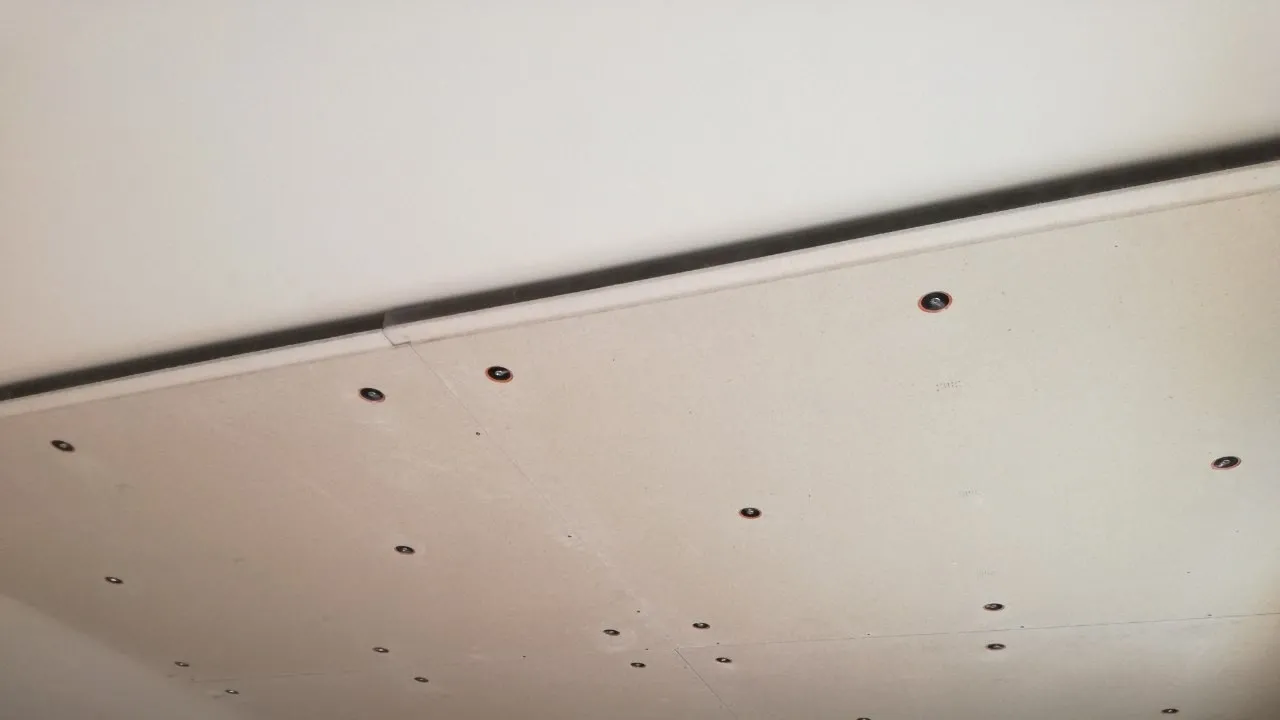

Добавьте плотные слои и равномерное заполнение полости. C-MUTE SYSTEM™ представляет собой тонкую безрамную панель, которую можно отделать гипсокартоном для увеличения массы, сохраняя при этом звукоизоляцию. Минеральное заполнение полости помогает снизить резонансы и улучшает широкополосные воздушные характеристики, не уменьшая при этом запаса пространства.

Герметизировать периметр и каждое проникновение

Один-единственный зазор может всё испортить. Используйте акустический герметик по краям и в местах подключения, а также установите специальные монтажные коробки над светильниками. Аксессуары DECIBEL проходят испытания в составе системы. DClant™ может добавить около 3 dB, мембрана DCvisco™ — ещё 3 dB, а изоляционная лента DCstrip™ — около 2 dB при правильном подборе.

Быстрая спецификация для копирования

• Независимый точечно подключенный вторичный потолок с использованием панелей C-MUTE SYSTEM™ на изоляторах DClox™.
• Плотный отделочный слой, проклеенный и герметизированный, с минеральным заполнением пустот.
• Периметральная изоляция и непрерывная звукоизоляция с номинальными задними коробками для светильников и герметичными воротниками для коммуникаций.

Эта трёхступенчатая последовательность — хитрый способ добиться тишины наверху. Устраните вибрацию, включите систему контроля воздуха, а затем закройте все утечки. Это тонкий и эффективный способ.







Модернизация существующих потолков: модернизация и устранение утечек



Когда вы работаете над снижением шума сверху, не разрушая конструкцию, вам нужны тонкие решения, которые разделяют облицовку, увеличивают массу и обеспечивают удобство эксплуатации. Цель — повысить уровень изоляции воздуха и снизить передачу ударных нагрузок.

Эффективные методы модернизации с учетом габаритных размеров

• Тонкий, развязанный потолок на упругих стержнях или зажимах. Неглубокая решетка с упругими стержнями создает гибкое соединение, благодаря которому новая облицовка не будет жестко связана с балками или плитой перекрытия. Завершите отделку двумя слоями плотной доски и герметизацией периметра для улучшения воздухопроницаемости и сохранения пространства над головой.
• Двойная панель с минеральным заполнением. Два смещенных слоя гипсокартона на упругой сетке, а также минеральная вата в пустотах увеличивают потери при передаче речи и телевизионных частот. Ценность системы балок снижается, если она закорочена жесткими креплениями или слишком плотным периметром, поэтому соблюдайте правила по расстоянию и зазорам у кромок.
• Если вы контролируете уровень шума пола, обработайте его. Тонкая акустическая подложка под отделкой пола снижает уровень шума конструкции, дополняя изолированную поверхность потолка.
• Удобные детали для обслуживания. Перед тем, как определиться с планировкой бара, спланируйте расположение светильников, панелей доступа и воздуховодов, а затем используйте звукопоглощающие короба или защитные кожухи, чтобы каждое отверстие было герметично. Это обеспечит изоляцию, обеспечиваемую надёжными системами.

Утечки, которые снижают производительность, и как их устранить

Даже тяжёлый, изолированный потолок будет недостаточно эффективным, если звук огибает его. Распространение звука в обход основного массива — это шум, который обходит основную массу через боковые стены, балки, общие пустоты или коммуникации, и это частая причина отставания результатов полевых испытаний от лабораторных данных. Стандарт ISO 10848 регламентирует измерения в обходных путях в лабораторных и полевых условиях, а руководства по проектированию неоднократно предупреждают, что качество работ и контроль соединений определяют реальные результаты.

• Встраиваемые светильники. Вырезы действуют как открытые вентиляционные отверстия. Установите специальные звукопоглощающие короба или кожухи и герметизируйте их. Избегайте скопления светильников. Это обеспечит как изоляцию, так и противопожарную безопасность.
• Проходы для коммуникаций. Воздуховоды, трубы и кабельные лотки передают энергию, передаваемую по воздуху и от конструкции. Используйте футерованные муфты или воротники, оставляйте свободные зазоры вокруг футеровки и герметизируйте с обеих сторон подходящим звукопоглощающим материалом.
• Плохая герметизация периметра. Сплошной зазор по краю может свести на нет весь ремонт. Оставьте небольшой контролируемый зазор, чтобы избежать короткого замыкания между прутьями, а затем загерметизируйте его звукопоглощающим герметиком после установки досок.
• Общие или открытые пустоты. Потолочные пустоты в коридорах, перегородки и частичные перекрытия часто соединяют комнаты. Расширьте изолированную часть потолка до реальных границ или закройте пустоты сплошной герметичной облицовкой, чтобы предотвратить перекрёстные помехи.
• Потолочные плиты и решетчатые конструкции. Перфорированные или негерметичные плиты в коридорах и технических помещениях являются слабыми местами. Там, где требуется обеспечить конфиденциальность или снизить уровень шума от соседей , замените их герметичными, сертифицированными конструкциями или уложите сверху отделочную облицовку, непрерывную по всему периметру.

Объедините эти два элемента, и вы получите тонкий, практичный и готовый к испытаниям вариант потолка. Сначала разделите элементы, добавьте массу и заполнение, а затем найдите все пути протечек. Существуют методы полевых измерений, позволяющие точно учесть влияние этих деталей, поэтому учитывайте их с самого начала.







Пособия по типу потолка



Успешная модернизация потолка происходит по одному и тому же принципу. Добавьте массу для блокировки воздушного шума. Обеспечьте изоляцию, чтобы устранить пути распространения вибрации. Демпфируйте обшивку, чтобы она не звенела. Заполните полости для контроля резонанса. Загерметизируйте все периметры и отверстия.

Тип вашего потолка имеет значение

• Деревянные балки с гипсокартоном снизу: создайте неглубокую, независимую обшивку на упругих брусках или клипсах. Заполните пустоты минеральной ватой, затем уложите два слоя плотного картона в шахматном порядке и сплошной звукоизоляционный слой по периметру. Не допускайте попадания крепёжных элементов на балки, чтобы защитить развязку. Если вы контролируете уровень пола сверху, тонкая звукоизоляционная подложка дополнительно снизит уровень возбуждения конструкции.
• Сборная или монолитная бетонная плита: Бетон сам по себе является источником шума, передающегося по воздуху, поэтому уделите особое внимание виброизоляции. Установите независимый потолок на упругие опоры, добавьте двухслойную обшивку и герметизируйте края. Будьте осторожны с коммуникациями, поскольку проходки в бетоне могут свести на нет весь эффект от модернизации. Ударопрочность обычно является ограничивающим фактором, поэтому проверяйте методом вибропогружателя.
• Композитные или металлические настилы из стали и бетона: лёгкие настилы легко передают ударную нагрузку. Используйте под ними разделённый потолок и, по возможности, звукопоглощающую подложку или плавающую отделку. Контролируйте боковые смещения на балках, краях настила и торцах перегородок, поскольку вибрация может распространяться по новой облицовке, если стыки не изолированы и не герметизированы. В стандарте ISO 10848 описано, как боковые смещения на стыках могут преобладать, если их не контролировать.
• Подвесные системы с укладкой плитки: Перфорированная или негерметичная плитка не является хорошим барьером. Там, где важны конфиденциальность и шум от соседей, покройте сетку сплошной изолированной облицовкой по периметру или замените её изолированным потолком из гипсокартона. Используйте звукопоглощающие короба над светильниками и загерметизируйте все отверстия для коммуникаций перед испытаниями. Полевые методы позволяют напрямую выявить эти факторы, связанные с качеством работ.



Инструменты, которые вам понадобятся для звукоизоляции потолка



Правильный ремонт потолка начинается с правильного комплекта. Вот краткий, проверенный на практике список и пояснения, почему каждый элемент важен.

• Акустические подвесы или упругие балки. Создайте изолированный вторичный потолок, чтобы вибрация не передавалась напрямую. Системы упругих балок — признанный способ улучшить как аэродинамические, так и ударные характеристики при условии правильной проработки и герметизации.
• Массивные платы. Два слоя плотного картона на развязанной сетке снижают потери при передаче в речевых и телевизионных диапазонах. Эксплуатационные характеристики проверяются с помощью признанных методов испытаний в условиях воздушного пространства.
• Заполнение полости минеральной ватой. Устраняет резонанс пустот и выравнивает среднечастотные характеристики. Типичные спецификации предполагают размещение минеральной ваты в полости балки или подвеса над новой облицовкой.
• Звукоизоляционный герметик и изоляционная лента. Сплошная герметизация по периметру и герметичные проходы предотвращают образование воздушных потоков, которые могут привести к разрушению отложений. Края, монтажные коробки, воздуховоды и воротники следует рассматривать как критически важные соединения.
• Подложки или кожухи для светильников направленного света. Утопленные светильники часто являются местами утечек. Используйте специальные кожухи и сведите вырезы к минимуму, чтобы обеспечить изоляцию и противопожарную безопасность.
• Крепления рассчитаны на работу над головой. Выбирайте анкеры, шурупы и подвесы, соответствующие типу основания, и следуйте инструкциям по безопасному обращению и подъёму при установке потолков.
• Тестовый набор для проверки результатов. Звукоизоляция воздуха измеряется на месте с использованием таких процедур, как ISO 16283-1, с использованием калиброванного шумомера и источника. Пропускание удара проверяется по ISO 16283-2 с помощью стандартного звукоизмерительного прибора, установленного на этаже выше. Эти методы дают однозначные оценки, позволяющие сравнить результаты до и после.

Соберите этот комплект, спланируйте места соединений, и у вас будет всё необходимое для сборки, герметизации и обеспечения по-настоящему тихого потолка. Если это покажется вам слишком сложным, мы также можем помочь с проектированием , консультацией, установкой и другими вопросами!







Часто задаваемые вопросы



Дорого ли обходится звукоизоляция потолка?

Стоимость варьируется в зависимости от конструкции, высоты потолка и того, требуется ли вам как защита от воздушных потоков, так и защита от ударов. Раздельные вторичные потолки с плотными плитами и герметичными периметрами относятся к среднему классу, в то время как добавление упругих подвесов и обработка боковых проходов увеличивает стоимость, но обеспечивает более надежные результаты полевых испытаний, соответствующие признанным методам.

Эффективна ли звукоизоляция потолка?

Да, если комбинировать правильные методы. Стандарты, применяемые на местах, измеряют воздушную изоляцию между помещениями и ударопрочность от шагов наверху, поэтому конструкция, которая увеличивает массу, разделяет, заполняет полости и герметизирует все соединения, продемонстрирует явный прирост этих показателей на месте.

Можно ли звукоизолировать потолок от шумных соседей?

Вы можете значительно снизить как шум, так и шум шагов. Уделите первостепенное внимание защите от ударов с помощью упругих подвесов или разделительной подкладки, затем добавьте массу и герметизируйте края. Результаты подтверждены признанными полевыми испытаниями на воздухо- и удароизоляцию.

Как лучше всего звукоизолировать потолок?

Следуйте проверенной последовательности: отделите новый потолок от конструкции, добавьте два слоя плит высокой плотности, заполните пустоты минеральной ватой и загерметизируйте все периметры и отверстия. Это соответствует тому, как полевые методы оценивают реальные характеристики, а не идеальные лабораторные образцы.

Какие материалы лучше всего подходят для звукоизоляции потолка?

Гипсокартонные листы большой массы, упругие стержни или точечные изоляторы, минеральная вата для заполнения пустот, акустический герметик и монтажные коробки для светильников. Вместе они повышают показатели стойкости к воздействию воздуха и ударов, измеренные в соответствии с полевыми процедурами ISO или ASTM.

Можно ли обеспечить звукоизоляцию потолка без его строительства?

Лёгкие дополнения могут снизить эхо в помещении, но не остановят соседский шум, поскольку они не увеличивают массу и не разъединяют конструкцию. Для изменения характеристик воздушного или ударного поля необходима встроенная подкладка, которая предотвращает распространение звука по конструкции и утечки.

Можно ли сделать звукоизоляцию потолка, не повредив стены?

Да. Вторичный потолок можно подвесить к плите или балкам с изоляцией по периметру. Главное — обеспечить непрерывную звукоизоляцию по краям, чтобы звук не проникал через примыкания к стенам.

Можно ли сделать звукоизоляцию потолка, не снимая гипсокартон?

Часто да. Можно установить развязанную сетку или точечные изоляторы через существующую облицовку, затем добавить плотные доски, заполнить пустоты и герметизировать периметр. Спланируйте проходы для коммуникаций, чтобы избежать замыкания развязки.

Существуют ли бюджетные варианты звукоизоляции потолка?

На начальном этапе необходимо герметизировать периметры звукоизоляционным герметиком и добавить минеральную вату там, где это возможно. Наилучшим соотношением затрат и выгод является тонкая изолированная облицовка с двойными панелями, поскольку она улучшает как аэродинамические, так и ударные характеристики в полевых испытаниях.

Как толщина потолочных материалов влияет на звукоизоляцию?

Увеличенная масса и контролируемая полость в целом улучшают воздухоизоляцию, а упругое разделение улучшает ударопрочность. В описаниях полевых условий эти изменения отражаются в виде более высоких показателей воздухопроницаемости и более низких показателей ударопрочности.

Может ли звукоизоляция также улучшить изоляцию и энергоэффективность?

Да. Минеральная вата, используемая для акустических полостей, также обеспечивает тепловое сопротивление, а герметизация путей утечки уменьшает нежелательные сквозняки, что соответствует строительным рекомендациям по звуко- и теплоизоляции.

Существуют ли эффективные способы звукоизоляции потолков своими руками?

Домовладельцы могут герметизировать края, установить звукопоглощающие короба для точечных светильников и добавить простую упругую планку и двухслойную обшивку, если они компетентны в потолочных работах и креплении. Для получения проверенного результата и гарантии рекомендуется обратиться к специалисту по установке.

Существуют ли временные решения для звукоизоляции потолка, особенно для арендаторов?

Отдельно стоящие акустические плоты и плотные шторы могут уменьшить эхо в помещении и воспринимаемую громкость, но не влияют на структурную передачу звука. Для настоящего контроля соседского шума требуются развязка, масса и герметизация, что является фиксированными улучшениями, определяемыми эксплуатационными стандартами.

Какую потенциальную пользу для здоровья может принести эффективная звукоизоляция потолка?

Главные преимущества — улучшение сна и снижение стресса. Органы здравоохранения и научные исследования связывают шум окружающей среды с нарушением сна и риском сердечно-сосудистых заболеваний, поэтому снижение уровня навязчивого шума в ночное время полезно для благополучия.
