Как спроектировать лаборатории для звукоизоляции, виброизоляции и контроля шума

Точность имеет решающее значение в лабораториях и испытательных центрах. При работе с чувствительными приборами, проведении исследований с высоким риском или калибровке оборудования специалисты знают, что даже незначительные нежелательные шумы могут повлиять на результаты, нарушить процессы и поставить под угрозу целостность данных. Несмотря на это, многие учреждения не признают важность звукоизоляции в лабораторных условиях.

Эффективное шумоподавление является ключевым компонентом эффективного дизайна лаборатории. Оно обеспечивает точность измерений, защищает чувствительные приборы от вибрационных помех, улучшает концентрацию и способствует четкой коммуникации между сотрудниками. Поскольку условия испытаний и исследований становятся все более сложными, а оборудование — более чувствительным, потребность в точном акустическом контроле только возросла в последние годы.

Решения по звукоизоляции должны быть индивидуальными, рассчитанными на длительный срок службы и разработанными на основе глубокого понимания того, как шум распространяется и взаимодействует со строительными конструкциями. Это касается различных секторов , таких как медицинские исследовательские лаборатории, электронные предприятия, а также автомобильные и аэрокосмические испытательные центры.



Почему звукоизоляция имеет решающее значение в лабораторных и испытательных условиях



Точность требуется во всех лабораториях и испытательных центрах. Однако точность зависит от многих факторов, таких как калибровка оборудования или правила чистых помещений, а также акустический контроль. Неконтролируемый шум, даже на низком уровне, может нарушить процессы, повредить показания и создать ненужную опасность в местах, где надежность имеет большое значение.

Влияние на приборы и точность испытаний

• Воздушные или структурные вибрации могут повредить чувствительное лабораторное оборудование, включая осциллографы, микроскопы, спектрометры и калибровочные установки.
• Низкочастотный шум и вибрация в электронных и инженерных лабораториях могут искажать показания сигналов и нарушать механические допуски.
• Микровесы и аналитические приборы в фармацевтических или биохимических лабораториях могут обнаруживать помехи от внешнего шума или вибраций, из-за чего результаты испытаний могут существенно различаться.

Шум из окружающей среды имеет немедленные последствия на объектах, где проводятся акустические, вибрационные или экологические испытания. Если испытательная установка не изолирована должным образом от внешних источников шума, таких как системы HVAC, механическое оборудование или окружающие рабочие места, измерения могут быть нарушены.

Это имеет решающее значение для лабораторий, стремящихся к аккредитации ISO/IEC 17025 , которая гласит, что внешние условия, такие как шум и вибрация, не влияют на достоверность или воспроизводимость результатов. Неспособность контролировать эти переменные может подорвать доверие к результатам и способность лаборатории соответствовать международным требованиям.



Влияние на производительность персонала

Шум влияет на людей. Согласно исследованию, опубликованному в The Journal of Environmental Psychology , воздействие фонового шума снижает концентрацию, увеличивает когнитивную нагрузку и снижает точность выполнения задач, требующих внимания. В лабораториях, где ежедневно требуется обширный анализ и строгий контроль процедур, это приводит к более высокому уровню ошибок, снижению производительности и чаще к умственному истощению сотрудников.

Четкая вербальная коммуникация также крайне необходима в общих лабораторных условиях, что особенно важно при проведении совместных исследований или критически важных для безопасности процессов. Реверберация или фоновый шум от оборудования могут затруднить координацию и увеличить вероятность недопонимания, что представляет значительную опасность в ситуациях с высокими ставками.



Как определить и изолировать источники шума



Во-первых, эффективная и действенная звукоизоляция в лаборатории начинается с четкого понимания того, откуда исходит шум и как он распространяется по пространству. Без этих этапов проверки даже высококачественные материалы и тщательное строительство могут оказаться неэффективными. В большинстве лабораторных условий шум распространяется двумя основными путями: по воздуху и по конструкции.

Воздушный шум против структурного шума



• Воздушный шум — это звук, который распространяется по воздуху. Он включает разговоры, гул вентиляции, внешний транспорт или шум от оборудования, размещенного в соседних помещениях. Он может проникать через стены, двери, окна и воздуховоды HVAC.

• Структурный шум распространяется через твердые материалы, такие как полы, потолки, стены и опорные рамы. Вибрации от тяжелой техники, насосов или иногда шагов по надземным переходам могут распространяться через структуру здания и излучаться обратно в виде звука внутри лаборатории.



Оба типа имеют свой собственный набор проблем, но для их контроля требуются разные стратегии. Воздушный шум обычно устраняется массой и герметичностью (звукоизоляцией), тогда как структурный шум требует изоляции и методов разделения.

Каковы наиболее распространенные источники шума в лабораториях?

• Системы HVAC - Один из самых распространенных и недооцененных источников шума. Вентиляторы, воздуховоды и вентиляционные отверстия генерируют как низкочастотный гул, так и высокочастотный свист, часто с прерывистыми колебаниями, которые мешают стабильным измерениям.


• Механическое оборудование. Центрифуги, насосы, компрессоры или системы охлаждения генерируют как воздушные, так и структурные вибрации.


• Внешние помехи — городской транспорт, соседние объекты, лифты, шаги и даже разговоры за пределами испытательной комнаты могут проникать внутрь, если стены или двери недостаточно обработаны.

Для выбора правильного метода лечения важно определить, связана ли проблема с воздухом, со структурой здания или с обоими этими факторами.



Инструменты измерения и диагностики

Перед применением любого лечения лабораторная среда должна быть проанализирована с использованием профессиональной диагностики. Обычные инструменты включают:

• Шумомеры измеряют значения дБ(А) в пространстве для определения общей громкости.


• Датчики вибрации обнаруживают механический резонанс и энергию, передаваемую конструкциями.


• Анализаторы спектра в реальном времени обеспечивают визуальную обратную связь об изменении акустических характеристик с течением времени.



Эти данные могут выявить закономерности и определить, где корпус, стена или пол неэффективны. Для поддержки этого этапа DECIBEL предлагаетизмерения шума на месте и акустическое моделирование , которые предоставляют подробные акустические профили для руководства проектированием.



Материалы и конструкции для эффективной звукоизоляции лабораторий



Чтобы создать пространство, которое блокирует внешний шум и управляет внутренней акустикой, важно различать звукоизоляцию и звукопоглощение. Вот как работает каждый из них и почему оба важны в среде прецизионной лаборатории.

В чем разница между звукоизоляцией и звукопоглощением?

Звукоизоляцию и звукопоглощение часто путают, но они служат разным целям, и оба необходимы в лабораторных условиях.

• Звукоизоляция блокирует проникновение или выход звука из помещения. Она использует плотные, герметичные материалы, чтобы не допустить распространения воздушного шума через стены, полы, потолки и двери.


• Звукопоглощение уменьшает эхо и реверберацию внутри помещения. Поглощающие материалы не блокируют звук, но помогают контролировать его поведение, когда он уже находится внутри пространства.

Звукоизоляция в лабораторном дизайне используется для создания физической изоляции от окружающего внешнего шума. Это необходимо для защиты чувствительных приборов и поддержания условий испытаний для получения точных результатов. С другой стороны, звукопоглощение используется внутри помещения для создания контролируемой акустической среды, которая поддерживает фокусировку, четкую связь и надежные слуховые измерения.

Частой ошибкой является применение мягких поглощающих материалов, таких как пенопласт или тканевые панели, в помещениях, где требуется фактическая звукоизоляция. Эти панели уменьшают эхо, но они мало что делают для предотвращения проникновения внешнего шума. Для лабораторий, требующих точности, обе технологии должны применяться стратегически для достижения отличных результатов.

Рассмотрение конструкций стен, пола и потолка

Для эффективной звукоизоляции лаборатории строительные конструкции должны быть спроектированы таким образом, чтобы блокировать, гасить и изолировать звук во всех частях конструкции.

Стены должны быть построены из материалов с высокой массой, таких как бетон, гипсокартон с виниловыми слоями, нагруженными массой, или двухстоечные конструкции с воздушными зазорами. Эти материалы активно снижают передачу по воздуху и помогают контролировать низкочастотные вибрации.

Полы могут выиграть от плавающих напольных систем, которые используют резиновые изоляторы или упругие опоры под бетонными плитами. Это отделяет пол от структурной вибрации и особенно важно в электронных или микробалансных лабораторных средах.

Потолки часто передают как воздушный, так и ударный шум, поэтому для устранения этой проблемы подвесные акустические потолочные плиты могут поглощать отражения, а потолочные конструкции с обратной нагрузкой могут блокировать передачу звука из верхних помещений или воздуховодов.

В большинстве случаев слоистая конструкция работает наиболее эффективно. Плотная внешняя оболочка блокирует шум, а зазор или воздушная полость уменьшают передачу. Поглощающие материалы на внутренних поверхностях справляются с отражениями. Если вибрация, передающаяся от конструкции, вызывает беспокойство, могут потребоваться дополнительные изолирующие опоры или пружинные системы.

Эти конструкции должны планироваться на ранних этапах проектирования. Изменение чего-либо после завершения строительства возможно, но часто более сложно и менее эффективно.

Решение проблем с дверями, окнами и отверстиями для систем отопления, вентиляции и кондиционирования воздуха

Независимо от того, насколько хорошо построена лаборатория, звук все равно может просачиваться через небольшие щели. Кроме того, наиболее распространенными слабыми местами являются двери, окна и вентиляционные системы.

Двери должны быть цельными или специально изготовленными акустическими. Все двери лабораторий должны иметь уплотнения по всему периметру и выпадающие акустические пороги для предотвращения распространения звука по краям. Поскольку пустотелые или стандартные офисные двери допускают значительную утечку шума внутри помещения.

Окна должны быть сделаны из ламинированного или звукоизолирующего стекла. Двойное остекление с воздушным зазором хорошо работает в сочетании с герметичными рамами.

Системы HVAC являются основными путями распространения воздушного шума. Каждый воздуховод, входящий в лабораторное помещение, должен включать акустические глушители или внутреннюю облицовку для предотвращения передачи шума. Следует избегать длинных прямых воздуховодов, поскольку они позволяют звуку распространяться напрямую.

Согласно стандартам ASHRAE для проектирования лабораторий , механический шум от систем отопления, вентиляции и кондиционирования воздуха должен быть ниже NC-30 (уровень критерия шума) в помещениях для прецизионных испытаний.

Индивидуальные подходы к звукоизоляции для лабораторных помещений

Не все лаборатории сталкиваются с одинаковыми акустическими проблемами. Конкретный подход к звукоизоляции должен соответствовать функции, оборудованию и экологическим требованиям пространства.

Вот три общие категории лабораторий, где необходимы специализированные стратегии:

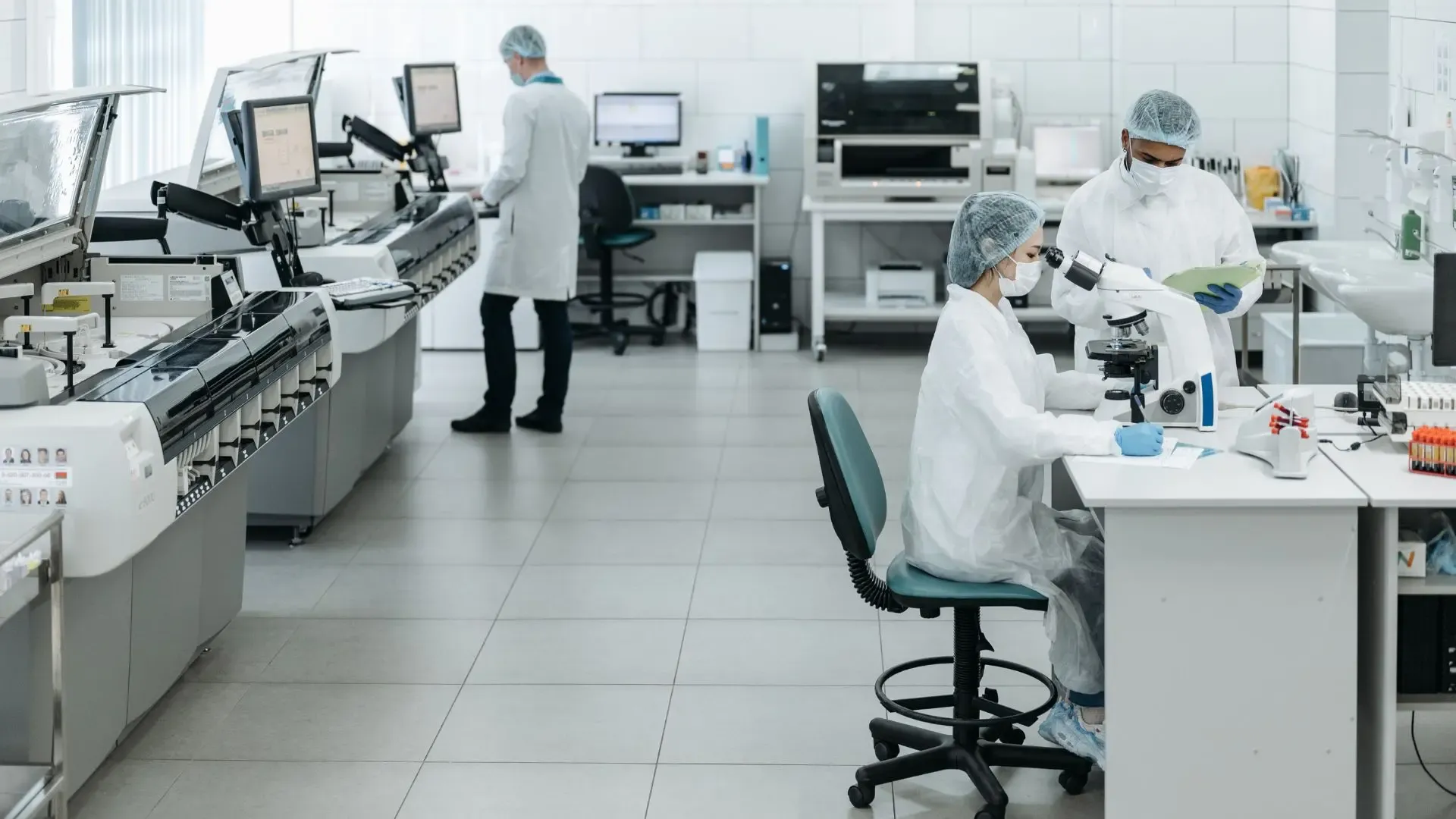

Научные и фармацевтические лаборатории

В фармацевтических, биомедицинских и химических лабораториях даже слабые вибрации могут повлиять на точные приборы, такие как центрифуги, микровесы или спектрометры. Эти лаборатории часто работают в стерильных условиях, где стандартные акустические материалы могут не соответствовать требованиям гигиены или химической стойкости.

Здесь основное внимание уделяется виброизоляции. Оборудование должно размещаться на антивибрационных столах или изолированных платформах, особенно при работе в микро- или наномасштабах. Структурные передачи от соседних машин должны быть разделены плавающими полами или эластомерными опорами.

Стены и потолки должны быть как звукопоглощающими, так и совместимыми с чистыми помещениями. Такие материалы, как химически стойкие акустические панели, например, металлические перфорированные панели PZP , гладкие композиты и неволокнистые поглотители, используются для контроля отражений без загрязнения окружающей среды.

В соответствии с рекомендациями Фармакопеи США и стандартом ISO 14644 в лабораторных условиях необходимо осуществлять строгий контроль как физических, так и акустических помех для обеспечения целостности данных при аналитических испытаниях.



Испытательные среды для электроники и техники

Лаборатории, работающие с датчиками, схемами и измерительными приборами, особенно уязвимы как для акустических, так и для электромагнитных помех. Даже низкие уровни окружающего шума могут повлиять на тестовые сигналы или создать ошибки в процедурах калибровки.

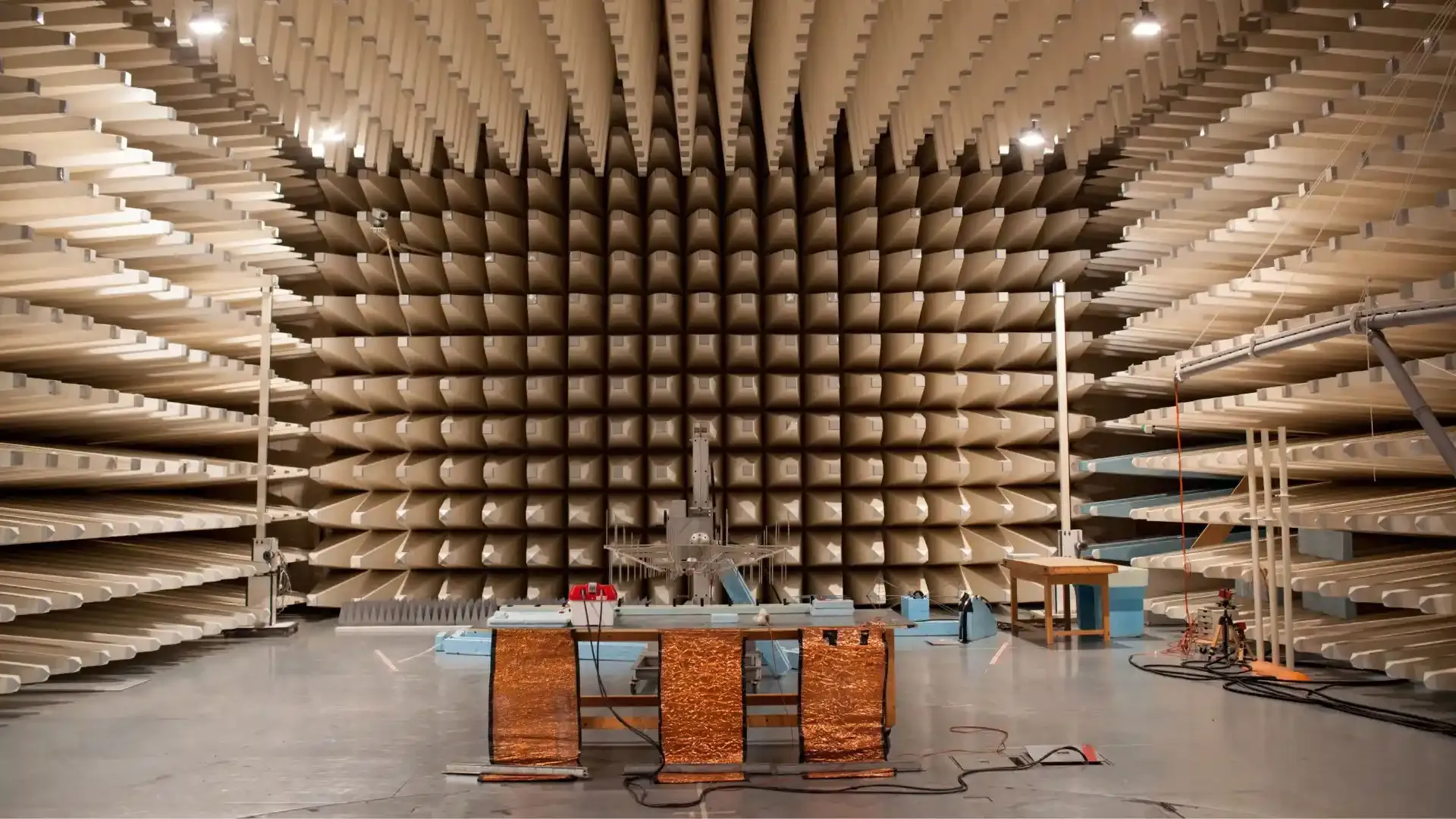

Для этих сред часто требуются неэховые или полубезэховые камеры. Эти помещения устраняют звуковые отражения и имитируют условия свободного поля. Они идеально подходят для тестирования аудиооборудования или оценки электромагнитной совместимости (ЭМС). Поглощающие клиновидные панели , неотражающий пол и виброизоляция используются вместе для создания контролируемых испытательных зон.

В случаях, когда необходимо обрабатывать как шум, так и электромагнитные помехи, экранирование становится еще одним требованием. Акустическая обработка должна сочетаться с материалами для экранирования ЭМС, такими как стеновые панели, блокирующие радиочастоты, и проводящие корпуса.

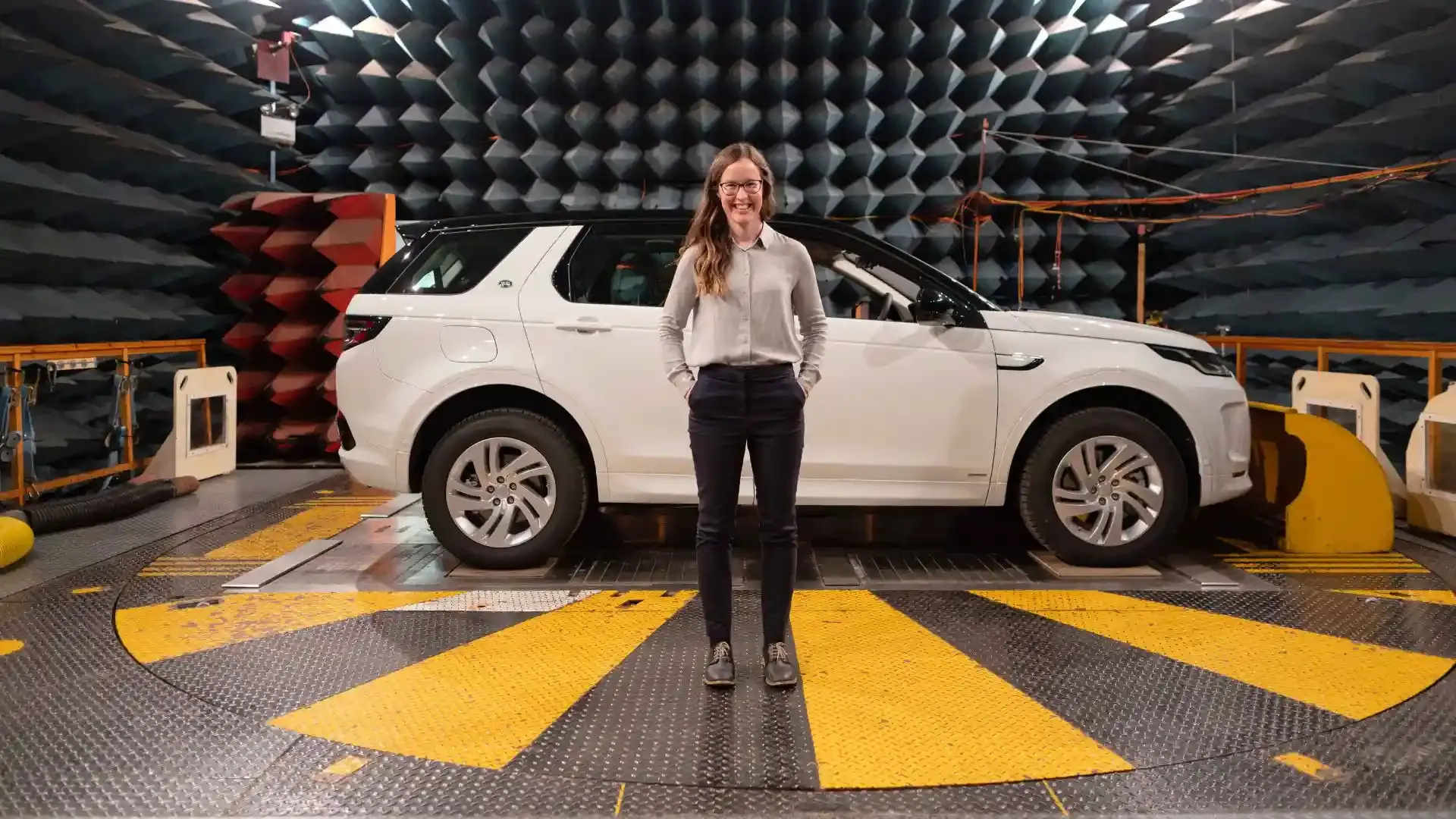

Испытательные центры для автомобильной и аэрокосмической промышленности

Эти объекты обычно имеют дело с крупномасштабным оборудованием, моделированием ударов или механическими стресс-тестами. Задача состоит в управлении огромными выходами энергии, как в воздухе, так и в конструкции.

Помещения должны быть спроектированы с использованием мощных звуковых барьеров, способных блокировать звук на низких частотах, где испытания двигателей или турбин генерируют пиковую энергию. Для этого требуются бетонные корпуса, толстые композитные стеновые конструкции и виброизолированные фундаменты.

Внутри реверберация должна контролироваться без ущерба для воздушного потока или доступа рабочих. Звукопоглощающие перегородки и подвесные панели устанавливаются в стратегических точках, чтобы уменьшить отражения, не мешая работе. Потолки часто требуют стальных подвесных облачных панелей, в то время как стены могут быть оснащены ударопрочной акустической плиткой.

Структурное разделение также имеет решающее значение. Испытательные стенды и крепления оборудования часто размещаются на плавающих плитах, чтобы предотвратить передачу шума в близлежащие районы или через фундамент объекта.

В аэрокосмических лабораториях, особенно там, где проводятся испытания турбин или аэродинамических труб, эти принципы масштабируются для удовлетворения требований уровней звука, превышающих 110 дБ. Такой стандарт, как ISO 3744 , часто используется для измерения и проектирования звукоизоляции.



Обеспечение соответствия



Чтобы гарантировать, что лаборатории работают надежно и соответствуют требованиям законодательства, акустический дизайн должен соответствовать международным и национальным стандартам. К ним относятся:

OSHA 29 CFR 1910.95 — определяет предельные значения воздействия шума на рабочем месте в США, включая допустимые уровни воздействия и требуемые меры защиты.

Строительные нормы Великобритании, утвержденный документ E — подробно рассматривает вопросы звукоизоляции и контроля шума в зданиях, применимые к лабораториям, интегрированным в коммерческие или многоцелевые объекты.

Проверка должна проводиться посредством акустического моделирования во время проектирования, а затем на месте после установки. Наиболее важными параметрами являются уровень фонового шума, частотная характеристика и время реверберации. Надлежащее документирование этих результатов поддерживает аккредитацию лаборатории, внутренние аудиты и нормативные проверки.





Воздушный или структурный шум может искажать данные, мешать работе чувствительного оборудования и снижать надежность результатов испытаний. Он также может ухудшать фокусировку и коммуникацию, увеличивая вероятность человеческой ошибки. Как уже упоминалось ранее, точность в лабораториях зависит от качества вашего оборудования, а также от качества окружающей среды.

Эффективная звукоизоляция лаборатории требует специализированной стратегии, которая включает в себя обнаружение источников шума, выбор соответствующих материалов, создание высокопроизводительных конструкций и герметизацию мест утечки. Акустический контроль имеет решающее значение в лабораториях, которые обрабатывают деликатные измерения, такие как электроника и лекарства.

Обратитесь в компанию DECIBEL , чтобы изучить индивидуальные решения по звукоизоляции, обеспечивающие точность, адаптивность и соответствие требованиям.
