Почему снижение механического шума является приоритетом разумной инженерии

Механический шум часто воспринимается как нечто неизбежное. Как будто это плата за производительность, побочный продукт прогресса. Гудение, скрежет или дребезжание оборудования — тревожный сигнал. Шум может быть признаком неэффективности, ускоренного износа или неправильного монтажа. Если его не контролировать, он влияет не только на безопасность работников, но и на производительность промышленного оборудования, а также на конечный результат.

Понимание и снижение механического шума — это один из способов точного контроля. В условиях ужесточения правил и растущих ожиданий от предиктивного обслуживания, раннее решение проблемы — более разумное и экологичное решение.

Снижение механического шума имеет важное значение. Оно напрямую влияет на долговечность оборудования. Существуют меры по его снижению, такие как антивибрационные опоры и картирование уровня шума. Конечная цель — более чистая, тихая и эффективная работа.



Источники механического шума: анализ



Любое промышленное оборудование издаёт звук. Но когда этот звук переходит из рабочего состояния в деструктивный, это часто связано с механическим шумом, вызванным конкретными, устранимыми проблемами. Чтобы эффективно снизить его, необходимо сначала понять его источник.

Трение, резонанс и дисбаланс: основные источники шума

По сути, механический шум возникает при неправильном взаимодействии движущихся компонентов. Это может снизить срок службы оборудования и увеличить частоту технического обслуживания. Большинство проблем обусловлено четырьмя основными причинами:

• Трение между движущимися частями. Часто возникает из-за недостаточной смазки, износа подшипников или недостаточного зазора.
• Резонанс, при котором части машины или конструкции вибрируют на своей собственной частоте, значительно усиливает звук.
• Дисбаланс вращающегося оборудования, такого как вентиляторы, воздуходувки и насосы, приводит к неравномерному движению и шуму.
• Несоосность валов, ремней или муфт двигателя, приводящая к сильной вибрации и преждевременному выходу компонентов из строя.

Структурная передача: как распространяется шум

Шум присутствует в работе каждой машины, но при неправильном монтаже ситуация может стать еще хуже. Без соответствующих антивибрационных опор или систем развязки механическая энергия передается непосредственно в окружающие конструкции:

• Жесткие крепежные элементы могут передавать энергию вибрации в балки, полы и стены.
• Стационарные опоры без демпфирования позволяют энергии распространяться через бетонные плиты или металлические платформы.
• Плохая структурная изоляция означает, что шум больше не локализован: он становится проблемой всего объекта. Это может повлиять на деятельность, не имеющую прямой структурной связи с источником шума.

Результат? Один-единственный неправильно отрегулированный вентилятор или компрессор может загрязнить акустическую среду целого производственного цеха. Один-единственный шумный агрегат может показаться не таким уж большим, но он открывает путь к неэффективности, где другие проблемы могут нарастать одна за другой.





Примеры из отрасли: где шум прячется на виду

Механический шум редко исходит от одного ярко выраженного источника. Он постепенно и систематически накапливается по всему объекту. Некоторые распространённые причины:

• Компрессоры с ослабленными внутренними фитингами или устаревшими изолирующими прокладками
• Насосы, работающие с нерасчетными нагрузками, вызывающими кавитацию и вибрацию
• Конвейеры с изношенными роликами или несбалансированными приводными системами
• Агрегаты HVAC передают вибрацию через воздуховоды и опорные рамы
• Генераторные установки, особенно в контейнерах, производят низкочастотный шум, если они не изолированы должным образом.

Часто эти шумы «нормализуются» до тех пор, пока их невозможно игнорировать. К этому моменту ущерб может быть уже нанесён.

Скрытая цена механического шума



Механический шум часто воспринимается как неизбежный побочный продукт, но на самом деле это акустический признак потери энергии. Когда машины генерируют избыточную вибрацию, они не работают с полной механической эффективностью.

Согласно исследованиям ASHRAE и CIBSE, снижение эффективности вентилятора даже на 5–10 %, вызванное дисбалансом или вибрацией, может привести к увеличению потребления энергии на 15 % и более, особенно в системах HVAC с переменной скоростью, работающих в широком диапазоне нагрузок.

Износ оборудования и незапланированные простои

Чем сильнее вибрирует ваше оборудование, тем быстрее оно стареет. Усталость, вызванная вибрацией, нагружает соединения конструкции, подшипники вала, корпуса и системы крепления. Со временем это приводит к трещинам, ослаблению крепёжных элементов и преждевременному выходу деталей из строя.

В промышленных условиях с высоким уровнем нагрузки это означает больше незапланированных остановок и более высокую частоту замен, что обходится гораздо дороже, чем превентивное управление шумом и вибрацией.

А поскольку вибрация часто передается через структурные соединения, сбой в одной части системы может вызвать каскадные эффекты в других местах.





Человеческий фактор: усталость, стресс и пробелы в общении

Высокий фоновый шум снижает эффективность вербального общения, заглушая сигналы тревоги или инструкции, что представляет собой прямую угрозу безопасности на любом объекте, где критически важна координация в режиме реального времени. Это снижение эффективности работы команды незаметно, но существенно, особенно со временем.

Эта проблема особенно коварна своей незаметностью. В отличие от поломки оборудования, снижение производительности команды, вызванное плохими акустическими условиями, не отражается в журналах или отчётах по техническому обслуживанию. Но оно проявляется в замедлении выполнения задач, учащении ошибок и снижении морального духа. Если оператор погрузчика не слышит предупреждающий крик или техник пропускает звуковой сигнал, последствия могут быть немедленными и серьёзными.

Правовые и комплаенс-риски

В соответствии с Правилами Великобритании по контролю за шумом на рабочем месте (2005 г.) , согласованными с Директивой ЕС 2003/10/EC , работодатели обязаны оценивать и управлять рисками, связанными с шумом.

Если суточный уровень воздействия превышает 80 dB(A), необходимо принять меры. При 85 dB(A) средства защиты органов слуха обязательны. Воздействие выше 87 dB(A) является жёстким законодательно установленным пределом. Игнорирование этих норм влечет за собой пристальное внимание со стороны регулирующих органов, ответственность и ущерб репутации.

Аналогичным образом, в США стандарты шума OSHA требуют инженерного или административного контроля при достижении порогового значения воздействия 90 dB(A). Неконтролируемый механический шум — это неизбежное нарушение требований.



Этап проектирования: сделайте всё правильно, прежде чем всё сломается

Механический шум редко возникает из-за неисправности одного компонента. Чаще всего это следствие процесса проектирования, в котором приоритет отдавался грузоподъемности, эффективности использования пространства или скорости монтажа без должного учета вибрационного воздействия.

После того, как оборудование введено в эксплуатацию, возможности эффективного шумоподавления резко сокращаются. Именно поэтому этап проектирования — это наилучшая возможность предотвратить превращение промышленного шумового загрязнения в системную проблему. Сделать всё правильно до того, как оно заработает, — быстрее, дешевле и гораздо экологичнее.

Опасность проектирования с упором на функциональность, а не на вибрацию

В промышленных условиях компоновка инженерных систем часто определяется функциональностью, доступом или пространственными ограничениями. Однако, если на этапе проектирования не уделяется первоочередного внимания снижению механического шума, структурная вибрация может проникнуть в само здание.





Оборудование, такое как компрессоры, конвейеры или системы отопления, вентиляции и кондиционирования воздуха, часто жёстко закреплено на стальных каркасах, плитах или антресолях. Без надлежащей изоляции эти конструкции действуют как резонансные усилители, передавая и даже усиливая шум через полы и стены.

Результат? Машина, которая сама по себе может быть акустически податливой, внезапно становится источником структурного шума, влияющего на несколько зон предприятия. И в этот момент установка антивибрационных опор становится более дорогой, сложной и гораздо менее эффективной. Кроме того, подумайте о времени простоя.

Изоляция компонентов: невоспетый герой контроля шума

Виброизоляция оборудования имеет основополагающее значение. Во многих проектных заданиях этот аспект либо упускается из виду, либо решается на поздних этапах. Изолируя шумное оборудование от несущих конструкций с помощью упругих подкладок, пружинных опор или инерционных оснований, инженеры могут значительно снизить передаваемую вибрацию.

Цель — прервать путь между вибрационной машиной и конструкцией, к которой она прикреплена. Такой подход снижает уровень промышленного шума и защищает машину от реактивных сил, которые могут повлиять на калибровку и срок службы.

Возьмём в качестве примера высокоскоростной центробежный насос. При установке непосредственно на жёсткую бетонную плиту без изоляции энергия вращения насоса передаёт вибрацию в пол, которая отражается в агрегат. Эти отражённые силы могут вызвать перекос вала двигателя, ускорить износ подшипников и снизить производительность.

Использование пружинных опор или эластомерных прокладок для изоляции насоса в основании предотвращает обратную передачу энергии в машину и сводит к минимуму структурную передачу шума по всему предприятию.

Вот несколько примеров стратегической изоляции:

• Пружинные изоляторы для чиллеров HVAC, устанавливаемых на крышах
• Неопреновые крепления для внутренних насосных отделений
• Плавающие полы или инерционные основания под вращающимися механизмами

Понимание жесткости, демпфирования и массовых соотношений

Для эффективного снижения вибрации на этапе проектирования необходимо понимать взаимодействие жесткости, демпфирования и массы: трех основных элементов любой системы контроля вибрации.

• Жёсткость определяет, насколько система устойчива к деформации. Высокая жёсткость обеспечивает большую передачу вибрации, тогда как низкая жёсткость обеспечивает лучшее поглощение энергии (за счёт большей подвижности).
• Демпфирование относится к способности поглощать и рассеивать энергию колебаний. Слишком слабое демпфирование приводит к резонансным пикам, а слишком сильное может ограничить скорость отклика системы.
• Коэффициент массы сравнивает массу изолятора с массой оборудования. Более высокий коэффициент массы, как правило, обеспечивает лучшую изоляцию. Именно поэтому для крепления лёгкого оборудования, которое в противном случае пропускало бы каждый импульс, используются тяжёлые инерционные блоки.

Профилактика дешевле лечения

Модернизация виброизоляции в существующей системе подобна попытке отремонтировать фундамент уже стоящего здания. Дорого, сложно и менее эффективно. Возможно, вам придётся поднимать оборудование на домкратах, чтобы установить изоляторы под действующими линиями, что потребует отключения оборудования и сложных подъёмных работ.

Или вам, возможно, придется укреплять антресольные перекрытия, которые никогда не были рассчитаны на выдерживание динамических нагрузок, что значительно увеличит затраты на материалы и приведет к сбоям в рабочем процессе.

В других случаях решением становится установка звукопоглощающих экранов или звукопоглощающих панелей. Не потому, что это лучший подход, а потому, что это единственно возможный вариант. Эти меры редко устраняют первопричину. Они лишь сглаживают её последствия.



Модернизация шумоподавления: что на самом деле работает



Лучше не доводить дело до модернизации, но если это ваш единственный шанс оптимизировать работу, то есть кое-что, что вы можете сделать. Модернизация эффективных решений по снижению механического шума возможна на существующих промышленных предприятиях, где цена бездействия проявляется в неэффективности, износе и несоблюдении нормативов.

При стратегическом подходе решения по модернизации могут обеспечить реальный прирост производительности без прерывания производства.

Антивибрационные опоры и подкладки

Одним из наиболее эффективных решений является установка под шумным оборудованием виброизолирующих опор или изолирующих прокладок, таких как VIbro EP или DECIBEL SMR . Эти элементы изолируют оборудование от конструкции, поглощая кинетическую энергию и снижая уровень структурного шума.

Например, виброизолирующие прокладки из неопрена или композитных эластомеров идеально подходят для лёгкого оборудования, такого как небольшие вентиляторы, оконечные устройства систем отопления, вентиляции и кондиционирования воздуха или настольные редукторы. Более тяжёлое оборудование, такое как насосы, генераторы или прессы, часто требует пружинных амортизаторов или инерционных оснований для компенсации как нагрузки, так и амплитуды вибрации.





Ключевым моментом является выбор правильного уровня прогиба с учётом рабочей частоты машины и резонансной частоты пола или плиты. Превышение или занижение мощности системы изоляции приведёт к нерациональному использованию бюджета и снижению эффективности.

Акустические кожухи и экраны

Для машин, которые излучают воздушный шум в той же степени, что и передают структурную вибрацию, установка звукопоглощающих кожухов или барьеров может значительно снизить уровни dB в рабочих зонах.Ознакомьтесь с нашими индивидуальными решениями .

В этих корпусах используется звукопоглощающая изоляция изнутри в сочетании с усиленными панелями или перфорированными металлическими обшивками снаружи. Они также должны быть спроектированы таким образом, чтобы обеспечивать циркуляцию охлаждающего воздуха и доступ для обслуживания, что часто упускается из виду при некачественно выполненной модернизации.

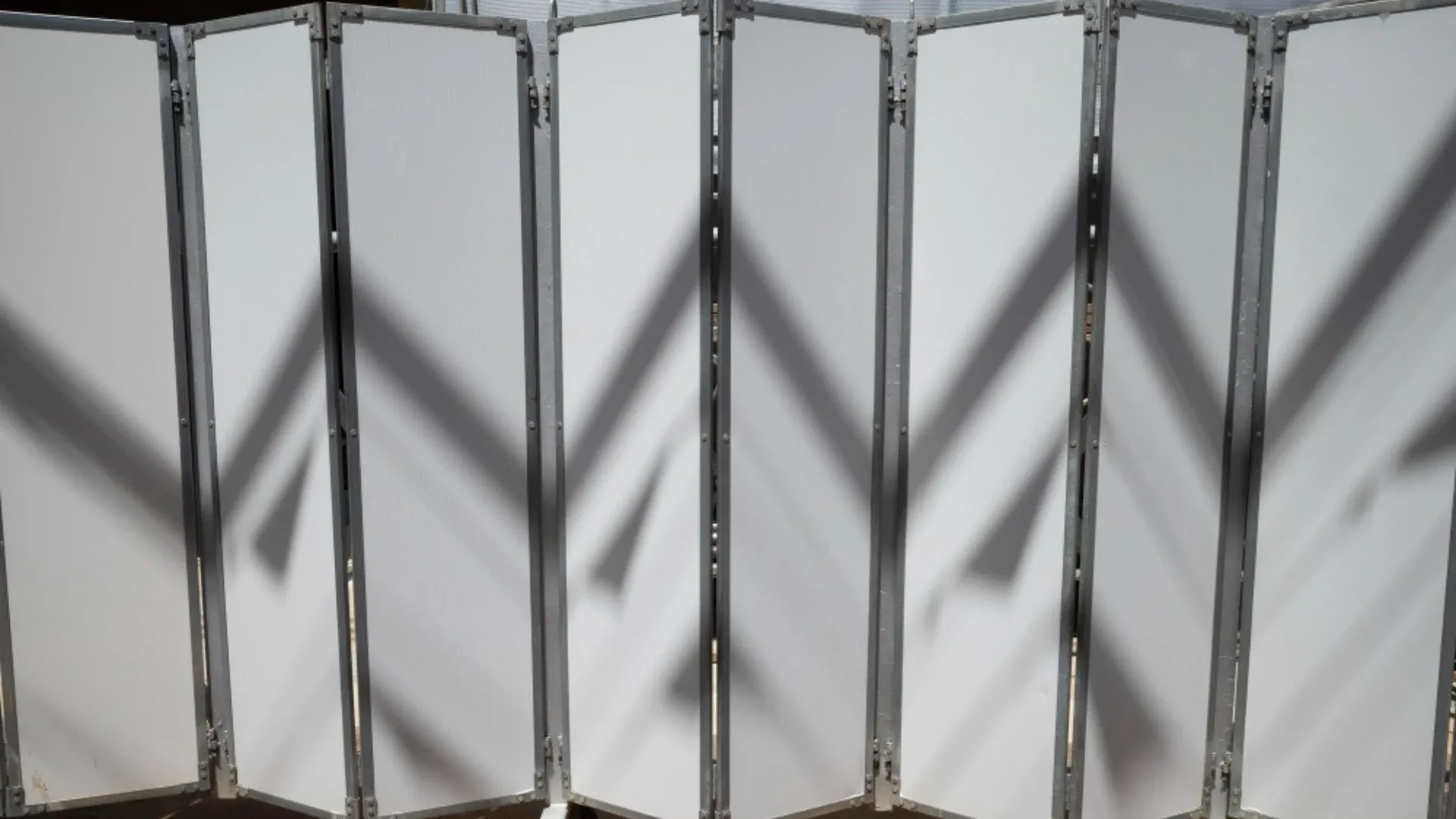

Мобильные акустические экраны также могут помочь изолировать непостоянные источники шума, такие как передвижные компрессоры или сварочные станции.

Пример из реальной жизни: снижение шума на работающем предприятии

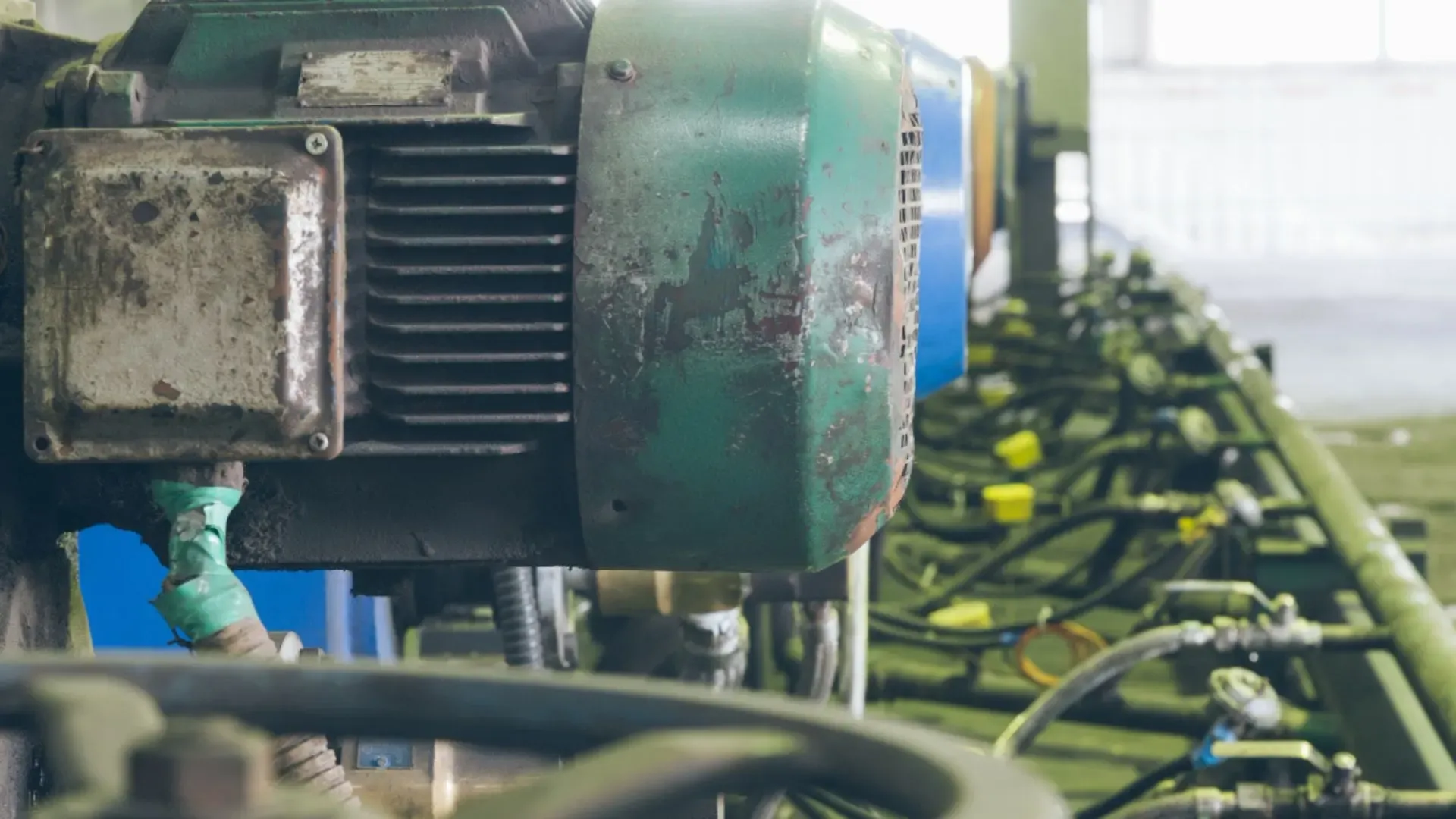

На одном из британских упаковочных предприятий операторы сообщили о чрезмерной вибрации и шуме от устаревших двигателей конвейеров, работающих рядом с лабораторией контроля качества. Останавливать производство не представлялось возможным.

Группа по модернизации провела вибродиагностику , выявила слабые точки крепления и установила упругие виброизоляционные рельсы под конвейерной линией. В течение 24 часов уровень структурного шума в соседних помещениях снизился на 7 dB(A), не прерывая работы.

Подобный успех зависит от четкой диагностики, опытных установщиков и быстротвердеющих составов, обеспечивающих минимальное время простоя.

Отдайте приоритет тому, что важнее всего

Не всем машинам требуется одинаковый уровень обслуживания. При модернизации начните с:

• Оборудование, работающее непрерывно или вблизи рабочих зон, где находятся люди
• Устройства, установленные на возвышенных этажах или общих конструктивных элементах
• Машины с высокими несбалансированными нагрузками или стареющими компонентами
• Места, где существует риск превышения пределов производственного шума

Используйте инструмент для картирования шума или виброметр, чтобы выявить проблемные зоны, а затем постройте матрицу приоритетов на основе часов работы, риска воздействия и соотношения затрат и выгод. Или запросите профессиональную консультацию и позвольте нам помочь.
