Проектирование эффективных акустических кожухов для промышленного оборудования
Уровень шума в промышленных условиях часто превышает допустимые значения из-за непрерывной работы тяжелого оборудования, такого как компрессоры, охладители, генераторы и режущие машины. Это оборудование часто производит уровни звука, превышающие 85 децибел (A). дБ(A) — это взвешенная шкала децибел, которая отражает чувствительность человеческого уха к различным частотам, что делает ее более полезной для оценки того, как воспринимается звук, и его потенциальной опасности.
Длительное воздействие звука с уровнем выше 85 дБ(А) считается опасным для нашего слуха. При 90 дБ(А) незащищенное воздействие не должно превышать 8 часов в день. Допустимое время воздействия уменьшается вдвое при каждом увеличении на 3 дБ(А). Потеря слуха, вызванная шумом (NIHL), может возникнуть в результате длительного воздействия шума. Это постоянное и необратимое состояние, вызванное повреждением волосковых клеток улитки внутреннего уха.
Физиологические эффекты выходят за рамки слуха. Хроническое воздействие шума научно связывают с более высоким уровнем кортизола, повышенным кровяным давлением, истощением и ослаблением иммунной системы. Управление шумом имеет решающее значение в секторах, где ценится эксплуатационная безопасность и удержание персонала. Установка акустических кожухов вокруг шумоизлучающего оборудования является одним из самых простых и эффективных методов снижения вредного воздействия в его источнике.
Нормативное давление и требования соответствия
Глобальные стандарты безопасности труда налагают строгие ограничения на воздействие шума на рабочем месте. Эти правила призваны защищать слух работников, обеспечивать безопасные условия труда и привлекать работодателей к ответственности. Ключевые рамки включают:
Европейский Союз. В соответствии с Директивой 2003/10/EC работодатели обязаны:
- Примите меры, если ежедневное или еженедельное воздействие шума достигнет 85 дБ(А).
- Убедитесь, что уровень воздействия не превышает 87 дБ(А) с учетом средств защиты органов слуха.
- При достижении этих пороговых значений следует применять такие меры, как звукоизоляция, изоляция или контроль расписания.
Соединенное Королевство — Согласно Правилам контроля шума на рабочем месте , соответствующим законодательству ЕС:
- Нижнее значение воздействия: 80 дБ(А).
- Верхний предел воздействия: 85 дБ(А) — работодатели должны снизить воздействие или предоставить СИЗ.
- Предельно допустимое значение воздействия: 87 дБ(А), с учетом средств защиты органов слуха - превышать нельзя.
США (Управление по охране труда) — в соответствии с OSHA 29 CFR 1910.95 :
- Допустимый предел воздействия (PEL) составляет 90 дБ(А) в течение 8-часовой смены.
- Уровень действия начинается с 85 дБ(А) и запускает программы по сохранению слуха, мониторингу и обучению.
Несоблюдение этих стандартов может привести к штрафам, остановке и долгосрочному ущербу репутации. Что еще важнее, контроль шума окружающей среды все чаще рассматривается как часть социальной и нормативной ответственности компании. Установка правильно спроектированных звукоизолирующих кожухов является одним из наиболее эффективных способов обеспечения соответствия, защиты сотрудников и избежания дорогостоящих модернизаций в будущем.
Проблемы производительности и коммуникации
Акустическая среда напрямую влияет на когнитивные и операционные показатели. Чрезмерный фоновый шум ухудшает разборчивость речи, особенно на частотах от 500 Гц до 4000 Гц, где общение людей наиболее эффективно и четко. Это может привести к сбоям в координации рабочего процесса, особенно в средах с высокой пропускной способностью, таких как сборочные линии или цеха станков с ЧПУ.
Человеческому мозгу приходится работать усерднее, чтобы отфильтровывать соответствующие слуховые сигналы из шумного фона, что приводит к более быстрому умственному утомлению. Исследования, опубликованные в журнале Journal of Applied Psychology, показали, что высокий уровень окружающего шума значительно снижает точность выполнения задач и рабочую память в промышленных условиях.

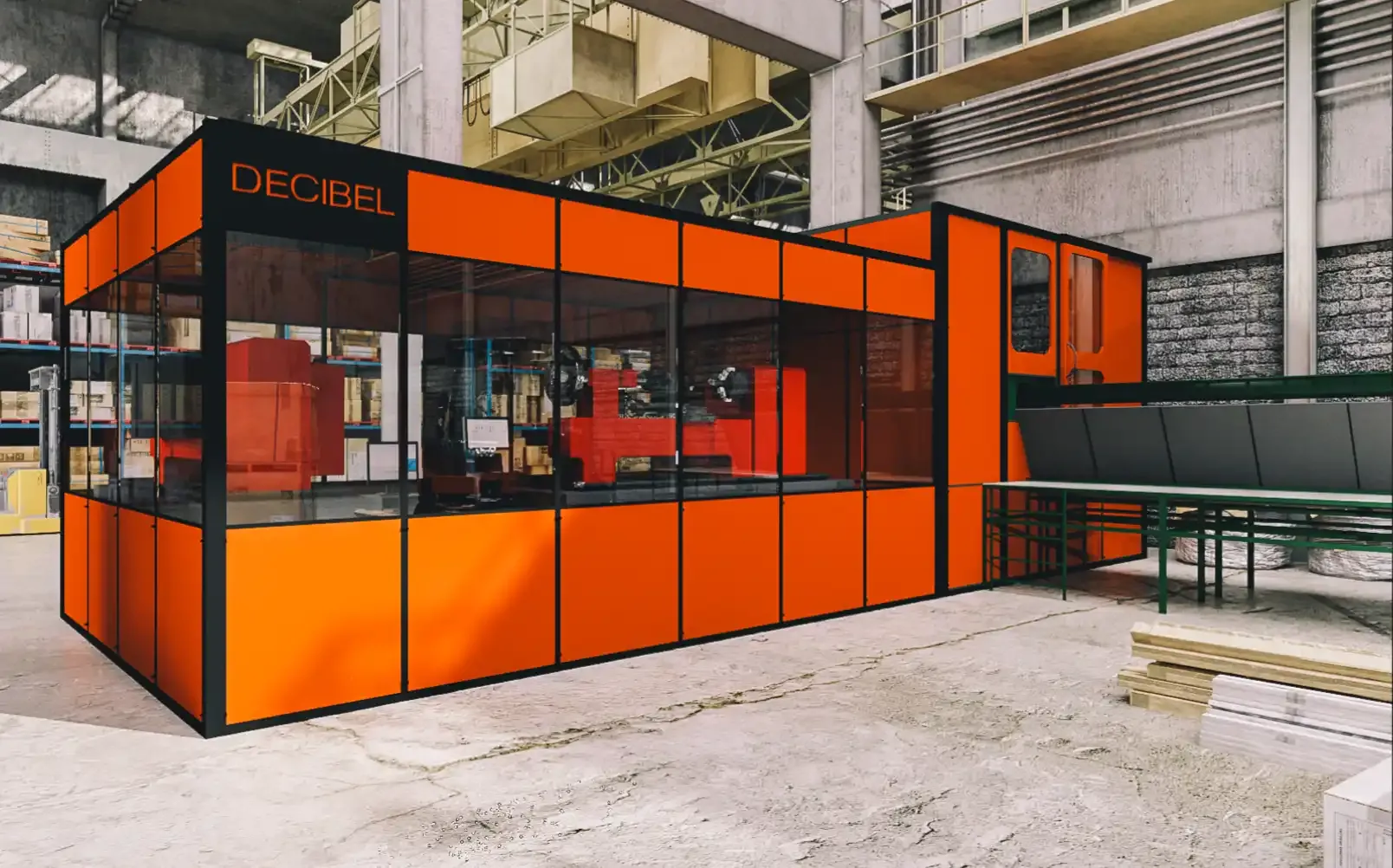

Звукоизоляция с помощью правильно спроектированных кожухов помогает изолировать источники высокого децибела, не нанося вреда рабочему процессу. Размещая перфорированные металлические панели вокруг оборудования или используя мобильные завесы для гибких установок, предприятия могут одновременно поддерживать эксплуатационную эффективность, безопасность и соответствие требованиям.
Улучшение коммуникации также увеличивает время реагирования во время чрезвычайных ситуаций, делая эффективное управление важнейшим элементом общих стратегий устранения рисков.
Каковы основные источники шума и стратегии борьбы с ними?
Проектирование эффективного акустического кожуха требует глубокого понимания источников шума. В промышленных условиях не все машины производят шум одинаково, и основной источник может быть неочевиден на первый взгляд. Компрессоры, охладители, трансформаторы и генераторы — все они производят различные звуки, на которые влияют вибрация, турбулентность воздуха, механическое трение и структурное эхо.
Самый первый шаг — провести оценку шумового картирования , что часто делается с помощью шумомеров или более сложных анализаторов в реальном времени для регистрации общих уровней децибел и всего диапазона частот излучений от определенных частей машины. Например, поглощающие материалы лучше снижают средние частоты выше 2000 Гц. С другой стороны, низкочастотный шум ниже 250 Гц, который часто встречается в тяжелом механическом и вращающемся оборудовании, требует массивных барьеров и методов демпфирования из-за его более длинных волн и повышенного проникновения энергии.
Во многих случаях наиболее проблемные выбросы происходят из вторичных источников, таких как вибрация, передаваемая через монтажные рамы, или утечка воздушного звука через вентиляционные отверстия. По этой причине инженеры должны различать два типа шума.
- Воздушный шум — распространяется непосредственно через отверстия или тонкие преграды.
- Структурный шум — передается через физический контакт с полом, стенами или рядом с оборудованием.

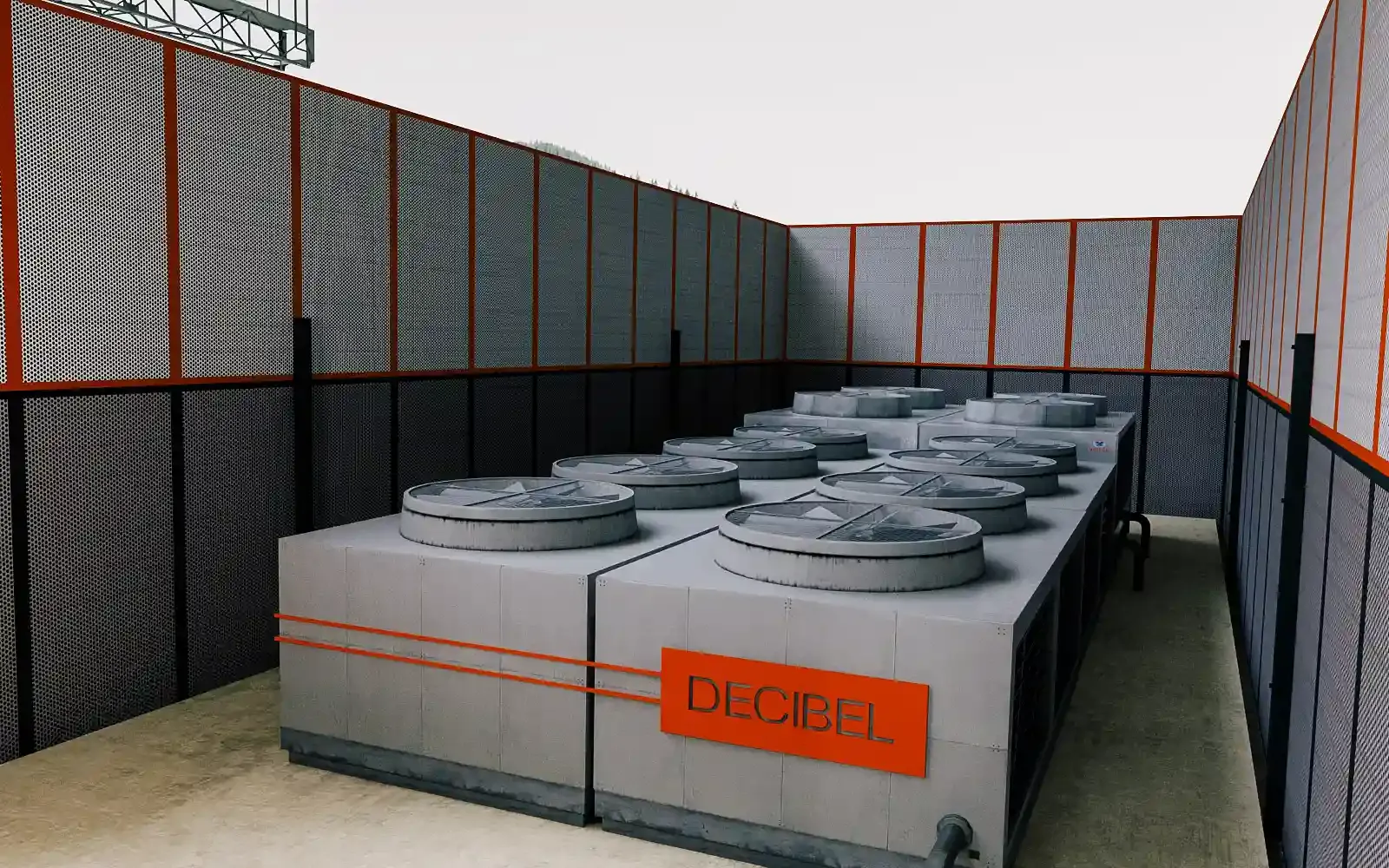

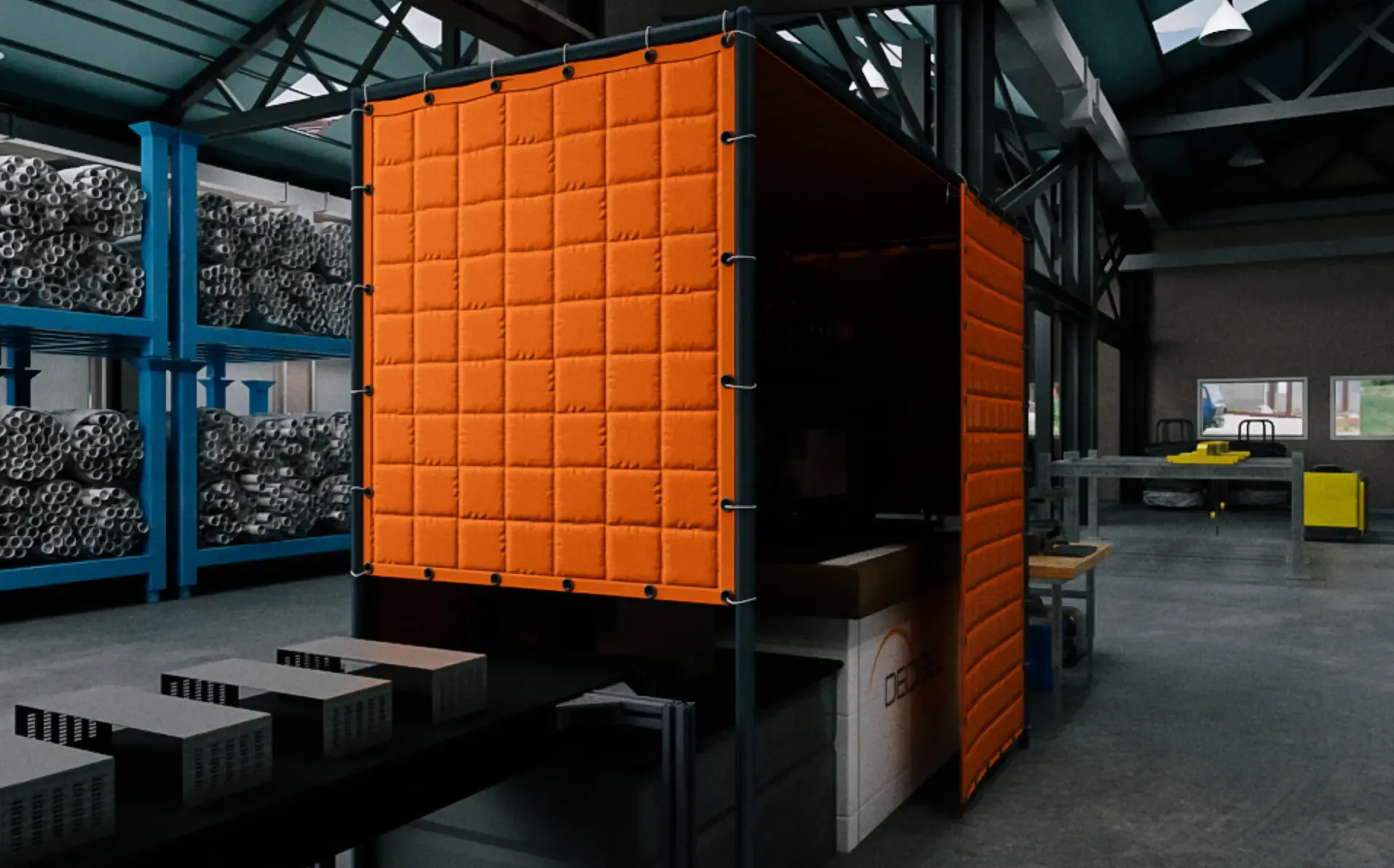

Это различие приводит к двум различным стратегиям контроля. Воздушный шум обычно снижается с помощью поглощающих облицовок. Например, перфорированных панелей PZP™ компании DECIBEL или звукоизолирующих штор DBB . С другой стороны, структурный шум должен контролироваться у источника с помощью изолирующих опор, развязывающих соединений и виброгасящего каркаса корпуса. Игнорирование этого различия часто приводит к дорогостоящей доработке, поскольку иногда визуально завершенные корпуса могут по-прежнему пропускать нежелательную механическую энергию.
В DECIBEL строительство корпуса начинается с акустической диагностики, специфичной для конкретного участка. Команда инженеров моделирует распространение шума в трех измерениях, учитывает реверберацию в окружающих конструкциях и находит критические пути утечки. Например, вентиляционные щели или общие структурные опоры. Это позволяет окончательному решению нацеливаться как на прямые выбросы, так и на отраженный или связанный шум, обеспечивая измеримое снижение уровней дБ и соответствие стандартам рабочего места.
Борьба с шумом заключается в разработке правильных мер в нужных точках системы с учетом того, как и куда распространяется шум.
Выбор правильных материалов для звукоизоляции и поглощения звука
Эффективность любого промышленного звукоизолирующего кожуха определяется его дизайном и конструкцией, а также физическими свойствами используемых материалов. Эффективный контроль шума состоит из двух основных подходов: звукопоглощение и звукоизоляция. Наиболее эффективные кожухи объединяют оба подхода, используя многослойную структуру материала, адаптированную к шумовому профилю машины.
Минеральная вата, меламиновая пена и полиэстер высокой плотности являются примерами пористых волокнистых материалов, используемых для поглощения звука. Эти материалы работают, превращая звуковую энергию в тепло посредством внутреннего трения, особенно на средних и высоких частотах. В промышленных звукоизолирующих кожухах эти поглощающие сердечники обычно размещаются за перфорированными поверхностями, которые позволяют звуковым волнам проходить сквозь них, защищая материал от физического повреждения. Перфорированные стальные панели PZP™ компании DECIBEL специально изготовлены таким образом. Они имеют оцинкованную стальную переднюю часть с прецизионной перфорацией, которая поддерживается внутренним поглощающим слоем для снижения накопления воздушного шума внутри кожуха.
С другой стороны, поглощение значительно менее эффективно против низкочастотного шума. Звук ниже 250 Гц, такой как гул огромных двигателей или генераторов, имеет более длинные волны и большую энергию, что затрудняет его поглощение, но облегчает передачу. Здесь звукоизоляция имеет решающее значение. Для этого необходимо использовать твердые, непористые материалы, такие как стальные листы, альтернативы свинцу, такие как винил с массовым наполнением, или композитные барьерные панели. Идея проста: согласно закону масс в акустике, каждое удвоение поверхностной массы приводит примерно к 6 дБ дополнительных потерь при передаче звука. На практике более тяжелые стены снижают шум.
Демпфирующие обработки часто включаются в конструкции стен, чтобы предотвратить вибрацию этих плотных панелей и превращение их в вторичные источники звука. Это может включать ограниченное демпфирование слоев, которое использует вязкоупругие материалы, зажатые между жесткими пластинами, для поглощения энергии вибрации. Для приложений, включающих тяжелое вращающееся оборудование, этот элемент может оказывать значительное влияние на общие шумовые характеристики.
Хорошо спроектированный корпус не базируется на одном материале. Вместо этого он использует многоуровневый подход с массовыми слоями для звукоизоляции, пористыми сердцевинами для поглощения и демпфирующими слоями для снижения структурного резонанса. Каждый материал играет уникальную роль в снижении воздушного и структурного шума.
Проектирование для реальных условий
Даже самые акустически оптимальные материалы и теоретические конструкции неэффективны, если корпус не справляется в реальных условиях. Промышленная звукоизоляция подразумевает создание корпусов, которые могут выдерживать неблагоприятные условия, выдерживать вибрацию, обеспечивать эксплуатационный доступ и обеспечивать постоянное подавление шума.
Структурная целостность
Промышленные корпуса должны быть достаточно жесткими, чтобы противостоять деформации, особенно при воздействии вентиляторов высокого давления, механических ударов или теплового расширения. Гибкие или плохо закрепленные корпуса могут образовывать щели и резонансные моды, что значительно снижает их эффективность. DECIBEL изготавливает все корпуса с усиленными рамами и толстостенным стальным или композитным покрытием, чтобы гарантировать структурную стабильность и акустические характеристики с течением времени.
Виброизоляция
Структурный шум может передаваться напрямую через физические соединения между машинами и корпусами. Это может преодолеть даже самые передовые технологии звукоизоляции. Чтобы позаботиться об этом, важные точки контакта, такие как напольные крепления, проходы труб и общие структурные компоненты, должны быть разделены антивибрационными креплениями, прочными прокладками или системами плавающего пола. Без этих особенностей корпуса могут стать продолжением машины, генерируя шум вместо того, чтобы его уменьшать.
Вентиляция и доступ
Многие корпуса не обеспечивают достаточной вентиляции и доступа. Машинам требуется поток воздуха, чтобы избежать перегрева, а обслуживающему персоналу необходим легкий доступ для обслуживания. Однако каждый вход для воздуха, люк для обслуживания или съемная панель представляют собой потенциально слабую акустическую точку. Решением является установка акустически обработанных вентиляционных систем, которые часто используют внутренние воздуховоды с различными изгибами или глушителями для снижения шума без снижения потока воздуха. Двери и панели должны быть запираемыми, чтобы поддерживать герметичность во время работы. Петли, защелки и швы должны быть спроектированы для удобства и поддержания акустической целостности корпуса.
Корпуса DECIBEL созданы с учетом всех этих реалий. Двери усилены и герметизированы, вентиляция интегрирована с настроенными глушителями , а панели являются модульными для легкого снятия с сохранением производительности. Наружные установки включают в себя погодоустойчивые покрытия и теплоизоляцию без ущерба для обещанного снижения шума.
Обеспечение соответствия и долгосрочной эффективности
Звукоизолирующие кожухи эффективны только в том случае, если они продолжают соответствовать стандартам безопасности и ограничениям по шуму с течением времени. В промышленных условиях, где чрезмерный шум может привести к повреждению слуха и юридическим штрафам, краткосрочного исправления или частичного решения просто недостаточно.
Большинство промышленных норм, например, в ЕС и США, устанавливают строгие ограничения на уровень шума, которому могут подвергаться работники. Обычно они ограничивают его 85 дБ(А) за 8-часовую смену. Но это еще не все. Эти стандарты также требуют от компаний принимать меры до того, как этот предел будет достигнут, и как только уровень окружающего шума начнет приближаться к нему. Это означает, что ваше решение по звукоизоляции должно продолжать работать, даже если оборудование стареет, машины перемещаются или даже если добавляются новые источники шума.
Вот почему так важно думать о долгосрочной перспективе при принятии таких решений. Поглощающие материалы могут осесть или износиться. Дверные уплотнители и панели доступа могут со временем ослабнуть, что позволит звуку просачиваться через щели. Если корпус не изготовлен из прочных материалов и не имеет продуманных деталей, производительность снизится, а вместе с ней и соответствие требованиям и безопасность на рабочем месте.
Чтобы гарантировать соответствие, предприятия должны проводить измерения шума до и после, в идеале включая частотный анализ. В некоторых компаниях регулярная оценка требуется законом, а записанные данные о производительности помогают в аудитах и оценке рисков.

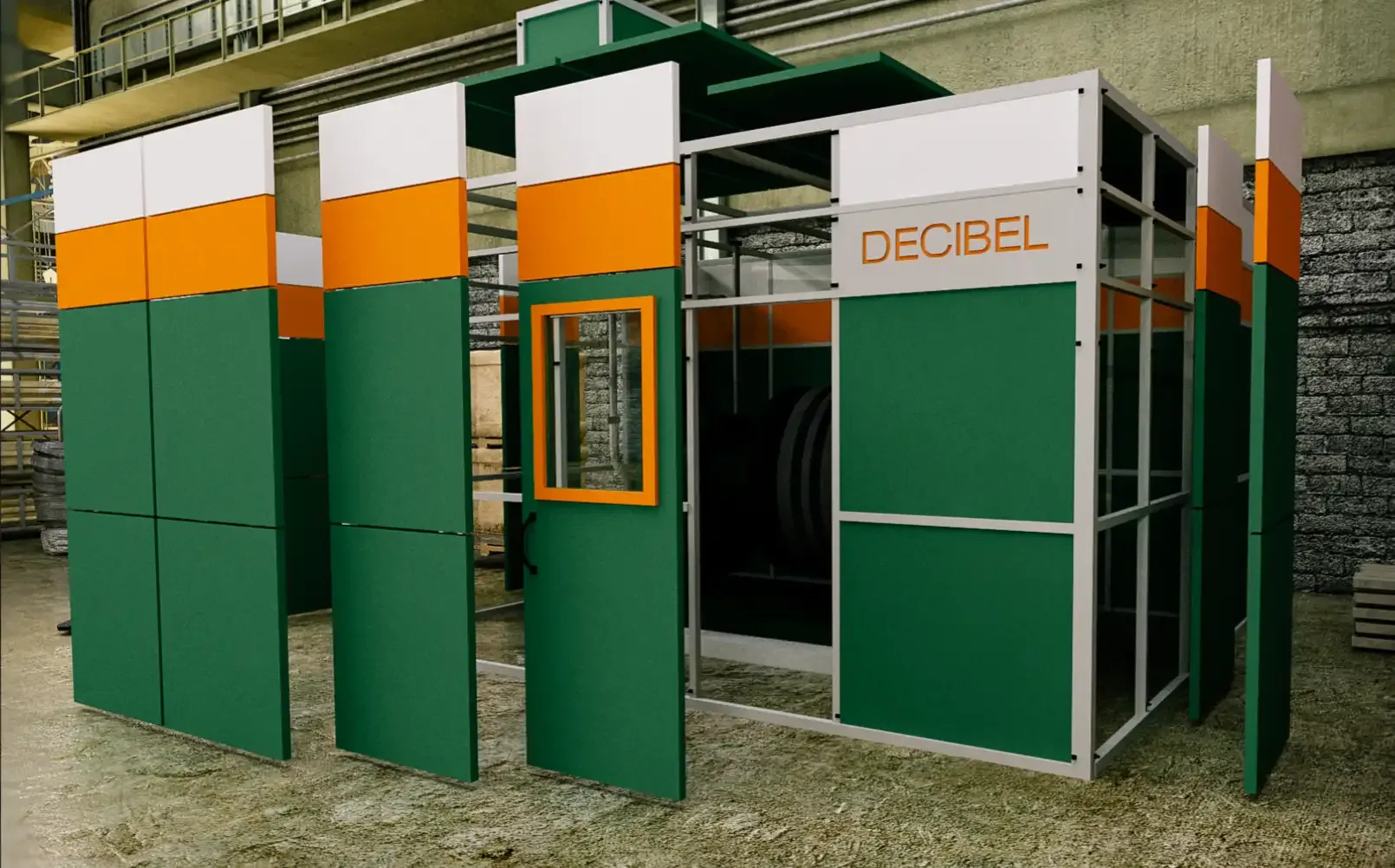

Поскольку со временем меняются планировки фабрик или добавляется новое оборудование, корпуса должны развиваться одновременно. Вот почему DECIBEL создает модульные системы, которые можно изменять или расширять, не разбирая все, что довольно удобно. Это снижает долгосрочные затраты, одновременно помогая контролировать шум даже в непредсказуемых ситуациях.
Проектирование эффективного звукоизолирующего кожуха требует больше, чем облицовка стен изоляцией. Это требует глубокого понимания того, как распространяется шум, какие материалы на самом деле работают и как строить системы, которые надежно работают в промышленных условиях. От защиты работников и соответствия правовым нормам до повышения производительности труда на этаже, правильная звукоизоляция является важнейшей инженерной задачей.
За пределами завода интеллектуальный контроль шума также защищает окружающие сообщества и укрепляет репутацию компании как ответственного оператора. При правильном выполнении качественно построенный кожух снижает децибелы, риск, время простоя и долгосрочные расходы для вашей компании.
Если вы планируете новую установку или вам необходимо модернизировать существующую систему контроля шума, наша команда DECIBEL готова вам помочь.
Изучите индивидуальные решения по звукоизоляции, созданные с учетом конкретных промышленных потребностей.
