Соответствие аудиометрическим требованиям: как создать действительно сертифицированные кабинеты для проверки слуха

Среда для аудиометрического тестирования обманчиво сложна. Снаружи комната для проверки слуха, соответствующая требованиям, может показаться простой, хорошо изолированной коробкой.

На самом деле, обеспечение соответствия аудиометрическим требованиям — это сложная междисциплинарная задача, включающая архитектурную акустику, проектирование систем отопления, вентиляции и кондиционирования воздуха, контроль электромагнитных помех и согласование нормативных требований.



Почему соответствие требованиям аудиологической экспертизы является системной проблемой



Несоблюдение требований влечет за собой каскадные последствия. Неточные измерения пороговых значений приводят к ошибочной диагностике. Программы сохранения слуха на рабочих местах становятся юридически уязвимыми. Калибровка слуховых аппаратов или имплантов производителями теряет надежность. Для медицинских учреждений и поставщиков услуг по охране труда эти неточности негативно сказываются на клинических результатах и открывают путь для судебных разбирательств и штрафов со стороны регулирующих органов.

Аудиометрические помещения не следует рассматривать как нечто второстепенное, дорабатываемое на поздних этапах строительства с помощью акустических панелей или звукоизолирующих дверей. Одни только панели не способны устранить вибрацию конструкции, шум от воздуховодов систем отопления, вентиляции и кондиционирования воздуха (HVAC) или нарушения звукоизоляции в октавных полосах на низких частотах. Для достижения настоящего соответствия звукоизоляции необходимо проектировать каждый слой и каждую систему помещения так, чтобы они работали гармонично.

Цель — создать надёжные, воспроизводимые и сертифицируемые условия для критически важных исследований слуха. Каждая подсистема должна быть спланирована и рассматриваться как неотъемлемая часть всей аудиологической кабины. Соответствие требованиям — это вопрос интеграции.



Стандарты в основе: что на самом деле означает соответствие



Соответствие стандартам аудиологической диагностики — это количественная, частотно-зависимая дисциплина, определяемая строгими международными и национальными стандартами. Каждый стандарт охватывает различные аспекты тестирования, и его соблюдение требует строгого соответствия всем этим стандартам. Звучит серьёзно, и это действительно так.

ANSI S3.1: Критерии окружающего шума по частотному диапазону

Стандарт S3.1 Американского национального института стандартов (ANSI) является краеугольным камнем контроля фонового шума в помещениях для аудиометрического тестирования. Он определяет максимально допустимые уровни фонового шума (MPANL) в октавных полосах, обычно от 125 Гц до 8000 Гц.

Стандарт ANSI S3.1 не просто гласит: «Соблюдайте тишину в комнате». Он устанавливает ограничения на уровень громкости в помещении в определённых диапазонах частот: от 125 Гц (очень низкие басы) до 8000 Гц (высокие звуки).

Важно отметить, что речь идёт не об общей громкости (как в случае с одним числом dB(A)). Вместо этого каждый частотный диапазон проверяется отдельно, поскольку в разных частях тестов слуха используются разные тоны. Это особенно важно для выявления потери слуха на низких частотах.





Например, стандарт ANSI S3.1 допускает уровень звукового давления всего 26 dB на частоте 125 Гц для аудиометрических кабин, используемых без маскировки наушников. Это значительно строже общих стандартов акустического комфорта, применяемых в офисах или медицинских учреждениях. Помещение может соответствовать уровню 30 dBA и при этом не соответствовать требованиям ANSI S3.1 из-за чрезмерного уровня низкочастотного шума от систем отопления, вентиляции и кондиционирования воздуха, лифтов или структурной вибрации.

ISO 8253-1 – Аудиометрические процедуры и проектирование испытательных помещений

Международный эквивалент, ISO 8253-1 , определяет порядок проведения тональных аудиометрических тестов и условия окружающей среды. Он учитывает не только уровень окружающего шума, но и планировку помещения, время реверберации, калибровку оборудования и расположение испытуемого.

Ключевым моментом стандарта ISO 8253-1 является акцент на воспроизводимости. Даже незначительные изменения акустики помещения, например, отражения звука от стен вблизи испытуемого, могут повлиять на пороги восприятия звука на несколько децибел. Стандарт подчёркивает, что само помещение является частью измерительной системы, а не пассивным фоном.

OSHA 1910.95 – Требования к допустимому уровню шума и его мониторингу

С точки зрения регулирования, OSHA 1910.95 устанавливает правовые обязательства для работодателей в США по внедрению программ по сохранению слуха для работников, подвергающихся воздействию среднего уровня звука свыше 85 dB(A) в течение 8-часовой смены.

Аудиометрическое тестирование является важнейшей частью этой программы, а стандарт предусматривает проведение базовых и ежегодных контрольных тестов с использованием помещений и оборудования, соответствующих стандартам ANSI.

Невыполнение этих требований влечет за собой ответственность организаций, иски сотрудников и штрафные санкции, что превращает соблюдение аудиометрических требований в клиническую, юридическую и операционную проблему.

Почему для аудиологии необходимо обеспечить тишину на всем этаже

Распространенное заблуждение заключается в том, что для аудиометрического тестирования достаточно низкого уровня шума по шкале А (например, 25 А). На самом деле, анализ шума в октавной полосе необходим, поскольку низкочастотные помехи (например, от систем отопления, вентиляции и кондиционирования воздуха или расположенного промышленного оборудования) могут маскировать чистые тона. Даже если уровни шума кажутся приемлемыми.

Это особенно проблематично для выявления лёгкой потери слуха в диапазоне частот 250–1000 Гц, где часто присутствуют структурные или окружающие шумы. Без учёта всего спектра помех точность теста снижается.

Прецизионные приборы: Тип 1 или ничего

Для подтверждения соответствия необходимо использовать прецизионные шумомеры типа 1, соответствующие стандарту IEC 61672-1 . Эти приборы обеспечивают высокое разрешение в октавных полосах частот в необходимом диапазоне и имеют жёсткие допуски, критически важные для испытаний на сертификационном уровне.

Использование счетчиков потребительского класса или счетчиков типа 2 не только дает ненадежные данные, но и может сделать недействительными аудиты соответствия или юридическую документацию.





Структурная и акустическая инженерия: проблемы габаритов помещений



В условиях проведения аудиологической экспертизы помещение, то есть совокупность стен, потолка, пола, дверей и окон, служит первой линией защиты от внешнего шума. Однако стандартные методы строительства, даже те, которые считаются «высококачественными» в коммерческих зданиях, часто не отвечают требованиям аудиометрического соответствия.

Подводные камни традиционного строительства

Традиционные перегородки из гипсокартона, подвесные потолки и стандартные бетонные плиты обычно не соответствуют показателям класса звукопередачи (STC), необходимым для достижения максимально допустимых уровней окружающего шума (MPANLs), требуемых стандартом ANSI S3.1.

Даже если такие конструкции на бумаге достигают высоких рейтингов STC, низкочастотные утечки и структурные вибрации все равно представляют угрозу для соответствия требованиям.

Это создает проблемы в многофункциональных зданиях, таких как больницы, университеты и медицинские центры, где механические системы или движение людей создают постоянный низкочастотный шум.

Проектирование с учетом требований STC недостаточно

Минимальный коэффициент звукопроведения (STC) 55 или выше является базовым показателем для аудиологической кабинки и кабинета, однако STC — это составной показатель, который не отражает эффективность работы на низких частотах. Однако аудиометрическое тестирование наиболее чувствительно к шуму в диапазоне 125–500 Гц, именно там, где традиционные настенные конструкции демонстрируют наименьшую эффективность.

Для эффективного решения этой проблемы необходимы принцип «масса-воздух-масса», многослойные конструкции гипсокартона и раздельные стеновые конструкции. Эти принципы должны быть учтены на раннем этапе проектирования, поскольку переделка конструкции после строительства может быть дорогостоящей и разрушительной.

Фланговые пути и структурный звук: скрытая угроза

Даже при использовании высококачественных стен и потолков шум может обойти основную ограждающую конструкцию по обходным путям. Это косвенные пути распространения шума, такие как воздуховоды, потолочные полости или общие конструктивные элементы, передающие звук из соседних помещений.

Не менее опасны вибрационные мосты : жёсткие структурные соединения, через которые в помещение проникает шум, передающийся от конструкции, особенно от систем отопления, вентиляции и кондиционирования воздуха или кровельного оборудования. Эти вибрации могут проходить через бетонные плиты или стальные каркасы и переизлучаться внутрь испытательного помещения, искажая результаты аудиометрии даже в хорошо изолированных помещениях.

Надлежащие требования по смягчению последствий:

• Плавающие полы или конструкции с изолированными плитами
• Акустические точки разрыва в стальных или деревянных каркасах
• Виброизоляционные опоры для строительных служб и механического оборудования

Двери и окна: самые слабые звенья в конструкции

Независимо от прочности стен, двери и окна остаются серьёзным уязвимым местом. Необходимы звукоизолированные двери с надёжной звукоизоляцией, откидными порогами и магнитными уплотнителями. Однако они эффективны только при установке без зазоров и жёстких соединений, создающих дополнительные пути проникновения.

Аналогичным образом, акустические окна, часто используемые для наблюдения, должны иметь двойные стеклопакеты с многослойным стеклом и герметичными рамными системами, желательно смещенными друг относительно друга, чтобы нарушить прямые пути передачи звука.

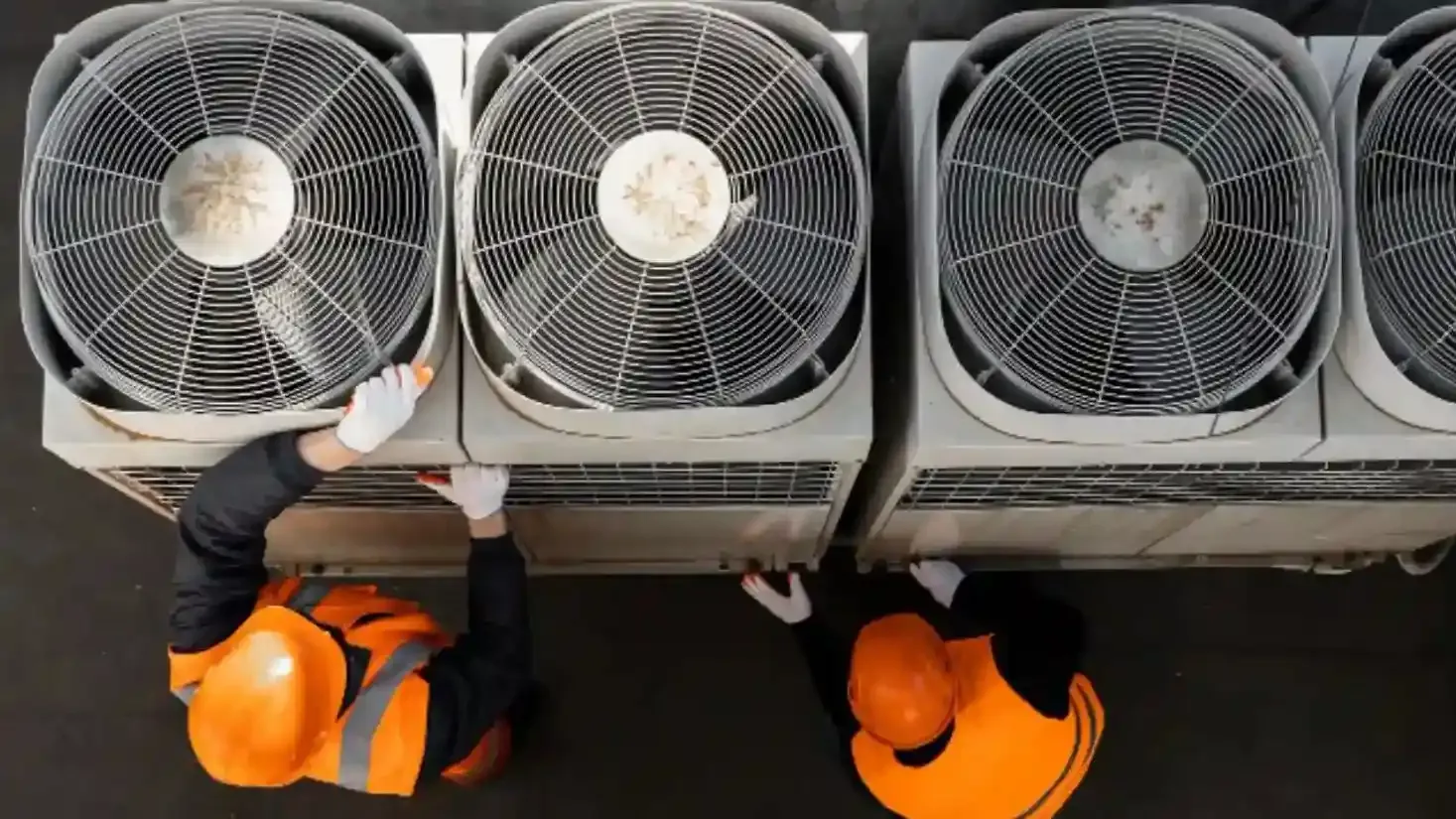

Системы HVAC: Тихий диверсант



Без вентиляции воздуха невозможно обеспечить нормальные условия для испытаний и работы. Но это скрывает проблемы…

Даже в тщательно спроектированных аудиологическом кабинете несоответствующие требованиям системы отопления, вентиляции и кондиционирования воздуха могут сделать всю среду тестирования недействительной. Хотя уровень окружающего шума может соответствовать пороговым значениям при неработающих механических системах, при включении оборудования HVAC эти условия часто нарушаются.

Результат: снижение точности тестирования, недовольство пациентов и потенциальная юридическая ответственность.

Как шум от систем отопления, вентиляции и кондиционирования воздуха нарушает соблюдение нормативных требований

В кабинетах аудиологии требуется исключительно низкий уровень фонового шума, особенно в критических октавных диапазонах от 125 Гц до 8000 Гц, как указано в стандарте ANSI S3.1. К сожалению, системы отопления, вентиляции и кондиционирования воздуха (HVAC) являются одними из самых частых источников шума, создавая как воздушный шум (турбулентность, гул вентиляторов, резонанс воздуховодов), так и структурную вибрацию (механический гул, передающийся по воздуховодам или каркасам зданий).

Даже незначительные упущения в проектировании, такие как воздуховоды недостаточного размера, крутые изгибы или плохо изолированные воздухообрабатывающие агрегаты, могут стать причиной низкочастотных гулов или пульсаций давления, превышающих максимально допустимые уровни окружающего шума (MPANL) в одном или нескольких диапазонах, фактически сводя на нет условия испытаний.

Шум в воздуховодах и механическая вибрация

Воздуховоды ведут себя как акустические волноводы. Без специальной обработки они передают шум вентиляторов, турбулентность давления и утечки воздуха через помещение. Вибрация от вентиляторов, охладителей или крышных кондиционеров может передаваться в аудиологическое отделение, если они не изолированы механически.

Распространенной ошибкой является непосредственное подключение жёстких воздуховодов к испытательной камере или установка вентиляторов без виброизолирующих прокладок. Это создаёт вибрационные мосты, которые переизлучают шум в пространство, даже если пути распространения звука в воздухе хорошо контролируются.

Тактика проектирования для соответствия требованиям HVAC

Достижение тишины в системах отопления, вентиляции и кондиционирования воздуха — вопрос инженерного вмешательства. Ниже перечислены основные стратегии снижения шума, используемые при проектировании аудиометрических помещений, соответствующих требованиям:

• Звукопоглощающие материалы: Установка звукопоглощающих материалов (обычно из стекловолокна или вспененных композитов) в воздуховоды значительно снижает средне- и высокочастотные отражения, снижая общий уровень звуковой мощности. Длина и плотность звукопоглощающего материала должны определяться исходя из целевого уровня вносимого затухания в каждой октавной полосе.
• Канальные шумоглушители (аттенюаторы): Встроенные шумоглушители, размещаемые перед испытательной камерой, отфильтровывают механический шум вентилятора и турбулентность давления до их попадания в помещение. Критическими параметрами являются падение статического давления, вносимые потери и кривые частотной характеристики. Эти параметры должны быть разработаны, а не рассчитаны.
• Плавающие опоры для вентиляторов и воздухообрабатывающих агрегатов: разделение оборудования систем отопления, вентиляции и кондиционирования воздуха от конструкции здания с помощью пружинных изоляторов предотвращает проникновение механических вибраций в ограждающие конструкции. Это необходимо для снижения уровня низкочастотного шума, особенно ниже 250 Гц.
• Гибкие переходы воздуховодов: между конечным диффузором и жёстким воздуховодом следует использовать гибкий акустический соединитель для развязки структурных вибраций. Это нарушает непрерывность путей распространения шума, сохраняя при этом воздушный поток.
• Низкая скорость воздушного потока и воздуховоды большего диаметра: уровень шума экспоненциально возрастает с увеличением скорости. Воздуховоды большего диаметра позволяют снизить скорость воздуха, что значительно снижает турбулентный шум. В аудиометрических системах типичным является значение целевой скорости <2,5 м/с на конечных устройствах.

Балансировка воздушного потока с учетом ограничений по уровню шума

Существует прямая зависимость между потребностью в вентиляции (обменом воздуха в час) и соблюдением нормативов MPANL. Больший поток воздуха, как правило, означает больший уровень шума. Именно на этом и зарабатывают консультанты по акустике систем отопления, вентиляции и кондиционирования воздуха: регулируя производительность системы, чтобы найти баланс между тепловым комфортом, качеством воздуха в помещении и контролем шума.

Моделирование с помощью вычислительной гидродинамики (CFD) и акустическое моделирование часто необходимы для выявления точек риска и оптимизации маршрутизации воздуховодов, размещения глушителей и выбора вентиляторов до начала строительства. Модернизация после строительства редко бывает эффективной и обычно более дорогостоящей.





Проектирование с учетом соответствия требованиям с первого дня



В условиях проведения аудиологической экспертизы соответствие требованиям должно быть заложено с самого начала. Модернизация для обеспечения соответствия требованиям, особенно в учреждениях здравоохранения или других учреждениях, является разрушительным и дорогостоящим процессом, а также часто не позволяет полностью устранить системные недостатки, заложенные в структуру на ранних этапах проектирования.

Вместо этого, рассматривая аудиометрические кабинеты через призму системной инженерии, где архитектура, акустика, отопление, вентиляция и кондиционирование воздуха и клинический рабочий процесс интегрированы с первого дня, можно создать среду, которая соответствует стандартам, поддерживает долгосрочную клиническую надежность и спокойствие в вопросах соблюдения нормативных требований.

Почему ранняя интеграция важна

Контроль шума часто рассматривается как один из аспектов, которые необходимо учитывать при отделке. Однако для аудиометрических помещений ключевые акустические и механические характеристики должны быть заложены в базовое техническое задание, начиная с самой ранней стадии разработки концепции.

Привлечение консультантов по акустике и инженеров по строительным системам до разработки концепции или этапа 2 RIBA позволяет:

• Правильное зонирование испытательных зон вдали от внешних источников шума или механического оборудования
• Конструктивно разделенные оболочки помещений
• Прогнозное моделирование шума для управления ориентацией помещения и планирования смежных помещений
• Координация строительства стен и полов для достижения определенных показателей STC (класса звукопередачи)

Такой проактивный подход позволяет избежать типичного конфликта между замыслом архитектурного проекта и требованиями к производительности.

Роль прогностического моделирования

Такие инструменты, как BIM (информационное моделирование зданий) и программное обеспечение для акустического моделирования (например, INSUL, CadnaA, Odeon), позволяют инженерам:

• Моделировать уровни окружающего шума в октавных полосах на основе реальных данных
• Тестирование конфигураций механической системы перед закупкой
• Выявить и устранить обходные пути в виртуальных средах
• Прогнозируйте соответствие стандартам ANSI S3.1 и ISO 8253-1 еще до того, как будут нарисованы стены, не говоря уже о их строительстве.

Эти модели становятся частью проектной документации, выступая в качестве доказательства соответствия и направляя решения как в отношении архитектурных, так и инженерных систем (механических, электрических и сантехнических) на протяжении всего жизненного цикла проекта.

Рабочий процесс, ориентированный на соответствие требованиям

В проектах, основанных на передовой практике, вопросы соответствия не делегируются подрядчикам и не решаются в последнюю минуту. Они заложены в план реализации проекта:

• Этап 0–1 (Стратегическое определение/Подготовка): Определите требования к проведению теста на слух в кратком описании проекта. Установите базовые стандарты, такие как ANSI S3.1 или ISO 8253-1.
• Этап 2 (Концептуальное проектирование): Проведение начального акустического и HVAC-моделирования. Предварительный выбор акустических материалов и целевого уровня изоляции.
• Этап 3 (Пространственная координация): Согласование проектов ограждающих конструкций с инженерными системами здания. Утверждение планировки помещений, минимизирующей воздействие внешнего шума.
• Этапы 4–5 (Техническое проектирование/Производство): Укажите протестированные, сертифицированные двери, панели, глушители систем отопления, вентиляции и кондиционирования воздуха и виброопоры. Согласуйте закупки с проверенными эксплуатационными данными.

К моменту прибытия подрядчика на объект не должно быть никаких неясностей относительно критериев соответствия, целевых показателей производительности или требуемых процедур испытаний и ввода в эксплуатацию.

Стандарты аудиологической диагностики неумолимы, и исправления, внесённые после сборки, часто оказываются неудовлетворительными. Системный рабочий процесс, ориентированный на соответствие требованиям и основанный на раннем моделировании и междисциплинарном сотрудничестве, — единственный надёжный путь к созданию прецизионных аудиологической среды.
