Безэховые камеры для Польского национального метрологического управления

Обзор проекта

Польское национальное метрологическое бюро (GUM) поручило компании DECIBEL разработать и поставить две самые современные безэховые камеры в Европе, расположенные в городе Кельце, Польша. Установка станет национальным эталоном в области точных измерений звука и вибрации , поддерживая метрологическую науку, промышленные испытания и калибровку медицинских приборов.

Инженерная тишина для науки

Эти камеры созданы для научной точности. В условиях, где уровень звукового давления ниже уровня человеческого слуха, даже незначительная вибрация или отражение могут снизить точность теста. GUM требовались камеры, способные обеспечить условия свободного поля и соответствующие стандартам ISO 8253-2 для аудиометрических тестов.

Проект требовал тишины и полного контроля над звуком , вибрацией и потоками воздуха, превращая тишину в измеряемый научный инструмент.

Испытание

Расположение объекта, всего в пяти километрах от действующих карьеров, представляло собой серьёзную проблему. Камеры необходимо было изолировать как от вибраций грунта, так и от внешнего шума, чтобы соответствовать классу вибрации V0 – самому строгому международному стандарту, допускающему колебания грунта менее 4 мкм/с.

Требование GUM также включало достижение уровня внутреннего шума NR5, гарантируя, что помещения останутся акустически нейтральными и не будут подвержены внешним или структурным помехам.

Объем работ

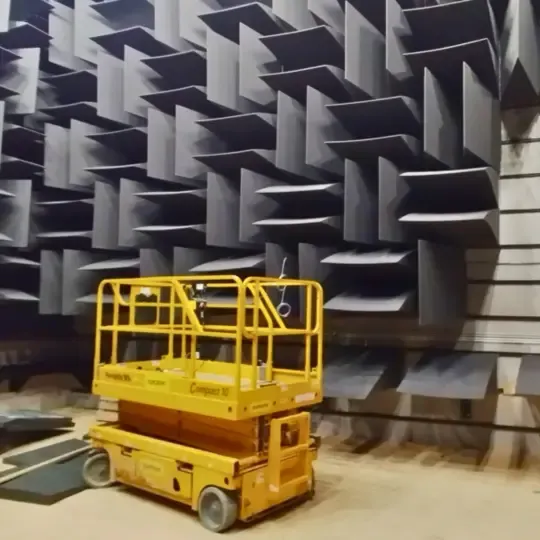

• Проектирование и строительство двух безэховых камер (1402 м³ при 50 Гц и 319 м³ при 100 Гц)
• Реализация конструкции из сборного железобетона
• Проектирование и монтаж систем виброизоляции с использованием стальных пружин и эластомерных опор

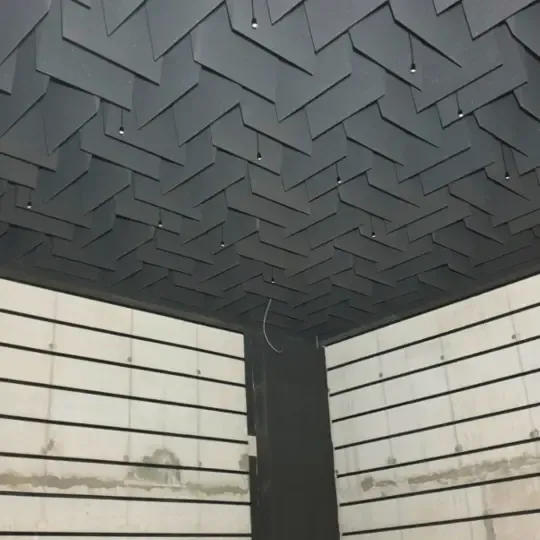

• Точная установка полиуретановых акустических клиньев (длиной 170 см и 86 см)
• Интеграция бесшумной вентиляционной системы с воздуховодами длиной 13 м и раздельными глушителями
• Проверка посредством моделирования методом конечных элементов и испытаний на вибрацию на месте

Решение

Компания DECIBEL и ее партнеры реализовали конструкцию «коробка в коробке», создав внутри здания два изолированных «акустических острова».

Камера с частотой 100 Гц была изготовлена на эластомерных подушках с собственной частотой 5 Гц, а камера с частотой 50 Гц использовала стальные пружины с частотой 2,5 Гц, что обеспечивало полную изоляцию от структурных вибраций. Анализ методом конечных элементов подтвердил полное соответствие спецификациям заказчика, даже в условиях реальной детонации в карьере.

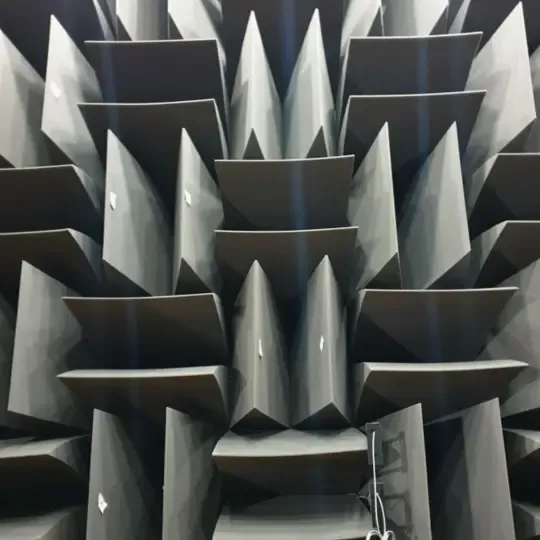

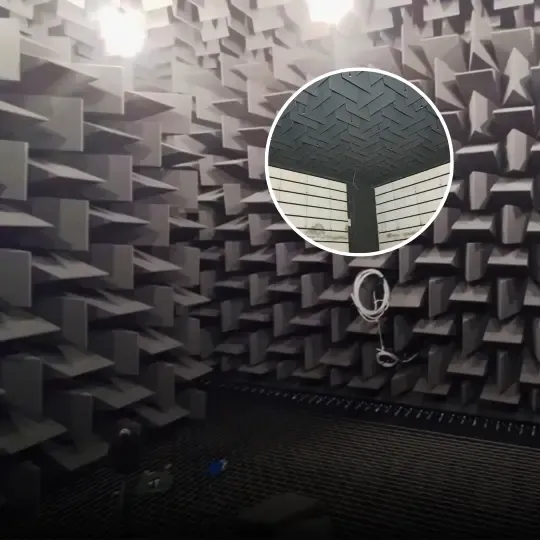

Внутри камер были установлены прецизионные клинья из полиэфирного полиуретана, вырезанные с точностью до миллиметра, для поглощения всех отражений и поддержания акустических свойств свободного поля. Для вентиляции были специально спроектированы воздуховоды с многоступенчатыми глушителями, которые обеспечивали поток воздуха без слышимого шума.

Результат

Завершенный объект соответствует всем проектным показателям: измеренный фоновый шум ниже NR5, виброизоляция превышает класс V0, условия свободного поля составляют от 50 Гц и выше.

Безэховые камеры GUM в настоящее время входят в число самых передовых акустических лабораторий в Европе, обеспечивая поддержку национальных и международных исследований в области аудиологии, измерения шума и промышленной акустики.

Как заявил генеральный директор компании «ДЕЦИБЕЛ», доктор технических наук Цветан Недков:

«Подобные проекты доказывают, что тишина — это не пустота, а точность, инновации и прогресс».
