Звукоизолирующий кожух для крышных чиллеров на Fabrik1230

Обзор проекта

Современные крыши часто несут на себе пульс города: механические охладители, конденсаторы и вентиляционные системы обеспечивают комфорт в зданиях ниже.

В здании Fabrik1230 в 23-м районе Вены этот механический пульс мог нарушить работу соседних офисов и жилых домов. Задача состояла в том, чтобы сохранить архитектурную целостность и энергоэффективность проекта, не жертвуя акустическим комфортом.

Команда инженеров компании DECIBEL взялась за дело, чтобы превратить шумную необходимость в тихое достижение над горизонтом.

Испытание

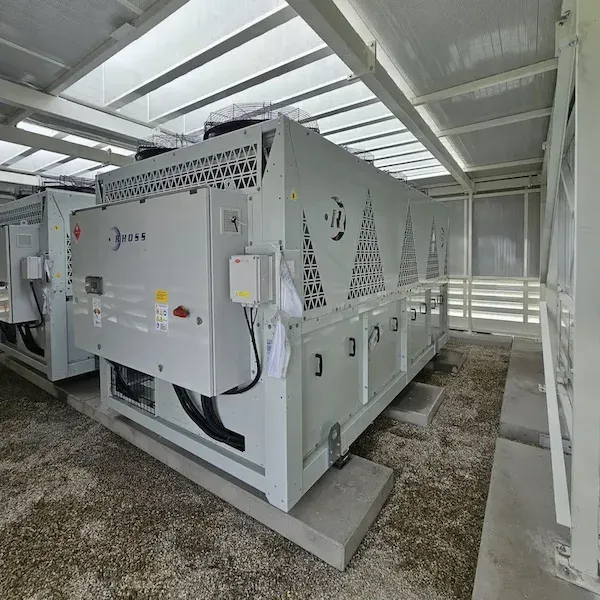

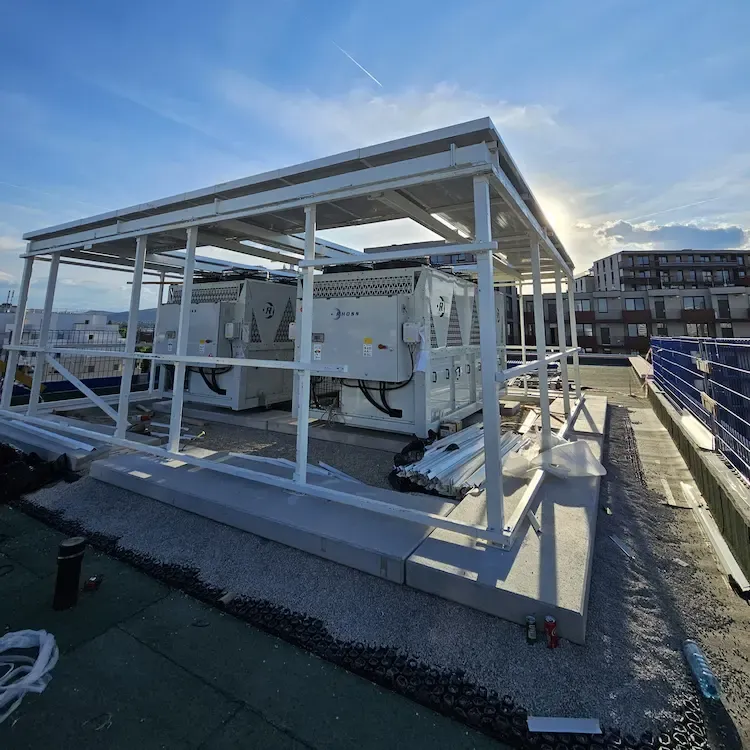

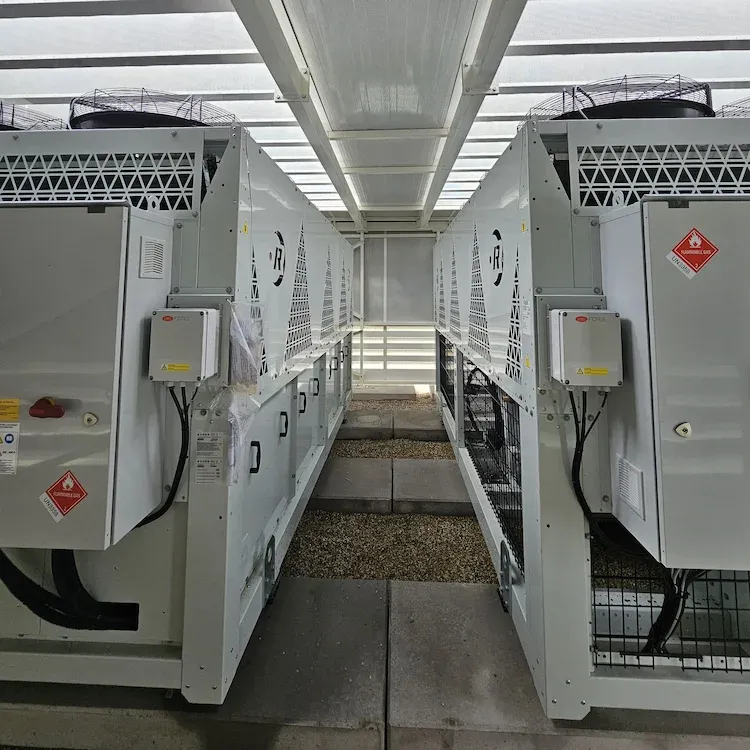

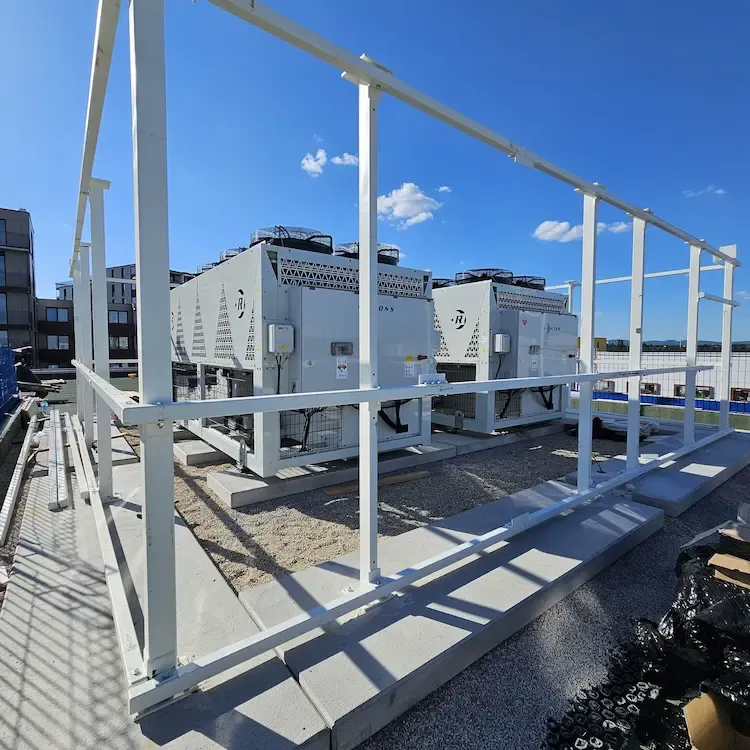

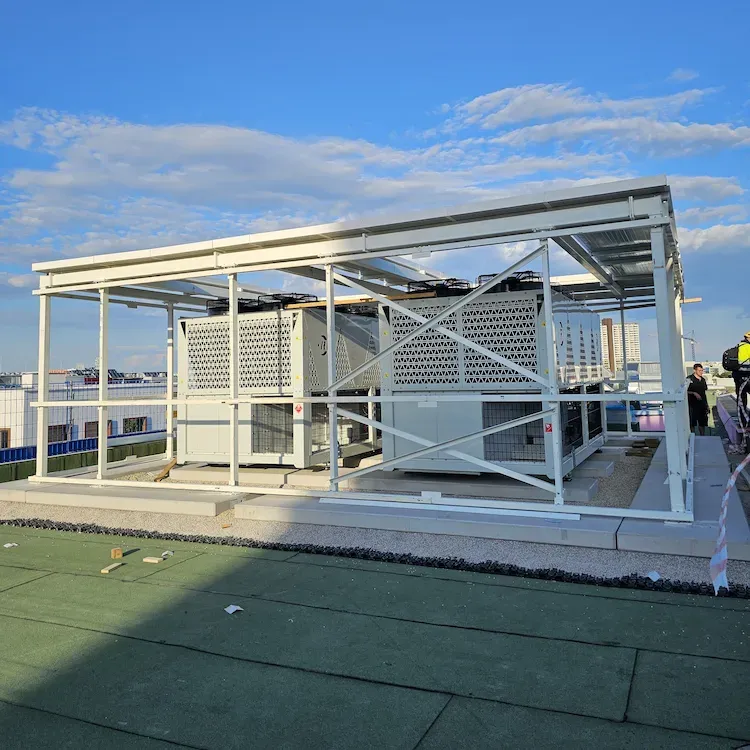

Установка двух больших воздухоохлаждаемых чиллеров THEATU 4450 на крыше создавала значительный механический шум , в частности, низкочастотный резонанс и тональные пики.

Первоначальные планы использования трехстенного кожуха оставляли систему открытой для утечки звука и недостаточного шумоподавления.

Проект потребовал полного переосмысления, чтобы добиться измеримой тишины, сохранив при этом воздушный поток, доступ и структурную устойчивость.

Объем работ

• Акустическое моделирование и моделирование производительности
• Редизайн первоначальной концепции корпуса
• Изготовление и монтаж полностью закрытой акустической конструкции
• Интеграция вентиляционных глушителей и акустических решеток
• Тестирование и проверка производительности на месте

Решение

Компания DECIBEL разработала полностью закрытую акустическую систему, предназначенную для удержания и рассеивания звуковой энергии, сохраняя при этом эффективность охлаждения .

В конструкцию были включены акустические панели PZP толщиной 100 мм с плотным сердечником из минеральной ваты, вытяжные шумоглушители толщиной 600 мм с разделительными элементами, а также акустические решетки DECIBEL AL 300 на входе и выходе.

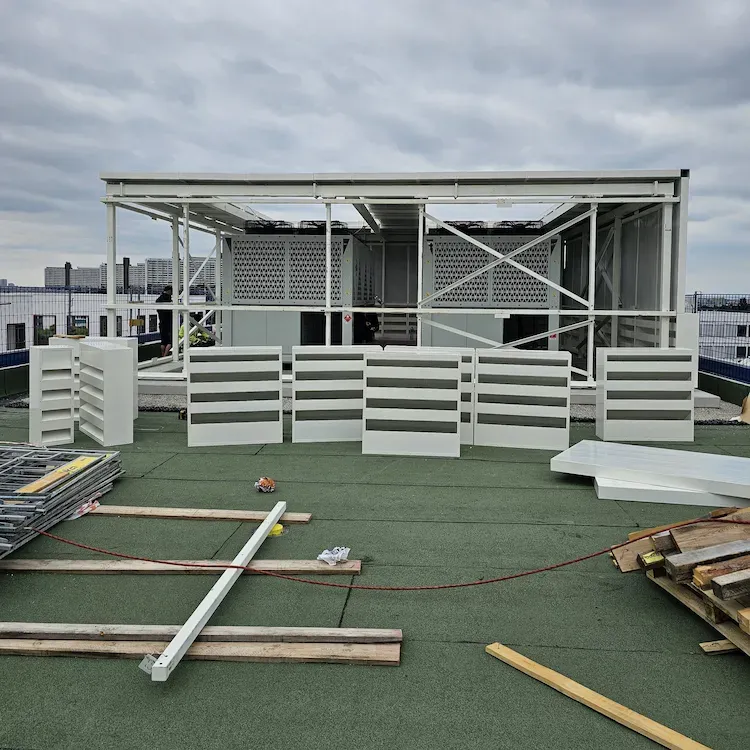

Используя трёхмерное моделирование частиц, команда оптимизировала плотность панелей, соотношение перфорации и расстояние между жалюзи перед изготовлением. Каждый готовый модуль устанавливался на место с помощью крана с точностью до миллиметра, что обеспечивало акустическую непрерывность во всех швах и стыках.

Результат

Измерения после установки подтвердили среднее снижение на 15,8 dB(A), что превзошло проектные ожидания. Среднечастотный компрессор снизил низкочастотный гул до 14 dB и практически устранил высокочастотные отражения.

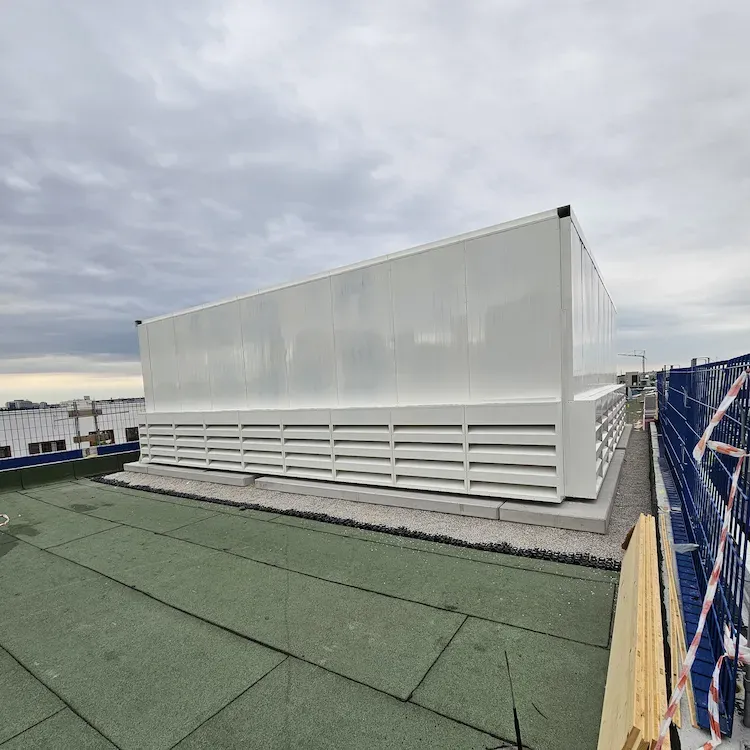

Результатом стал крытый павильон, сочетающий в себе функциональность и форму: бесшумный, эффективный и незаметный. Подробнее о полном примере можно прочитать здесь .

В городах Европы системы отопления, вентиляции и кондиционирования воздуха (HVAC) на крышах зданий являются одним из самых быстрорастущих источников шума. Проект Fabrik1230 демонстрирует, как проектирование на основе данных, предиктивное моделирование и точное проектирование могут решить эту проблему. Свяжитесь с DECIBEL, чтобы узнать о профессиональных решениях в области звукоизоляции и акустики, адаптированных под ваши потребности.
